（本文作者为 带电的泡芙，钛媒体经授权发布）
Related articles
文 | 带电的泡芙
记得我高中的时候，刚从按键直板机换成全触屏智能手机，最明显的变化就是续航：从一个星期，变成了两三天。
那时读寄宿学校，宿舍里没有插座。充电宝也从那时起，正式闯进了我们这群 95 后的生活，并且再也没有离开过。
十多年过去了，手机屏幕从直板变成折叠，摄像头堆得像“ 浴霸”，庞大的 AI 大模型也被硬生生塞进口袋。
相比之下，电池技术的进化速度，却远远赶不上这些新功能对电量的消耗速度。芯片遵循摩尔定律，但电池没有。
问题在于，今天的手机早已不只是通信工具，它更像是一具长在我们身上的赛博义肢。支付、导航、工作、社交，几乎所有日常行为都已经和它深度绑定。一旦没电，我们在数字化社会里几乎寸步难行。
于是，续航焦虑逐渐弥漫在空气中，成了这个时代最普遍的“ 现代病”。
而最近，一篇登上 《Nature》（自然） 的重磅论文，第一次让“ 终结续航焦虑” 这件事，看起来没那么遥远了。
中国团队，再次站在了前沿

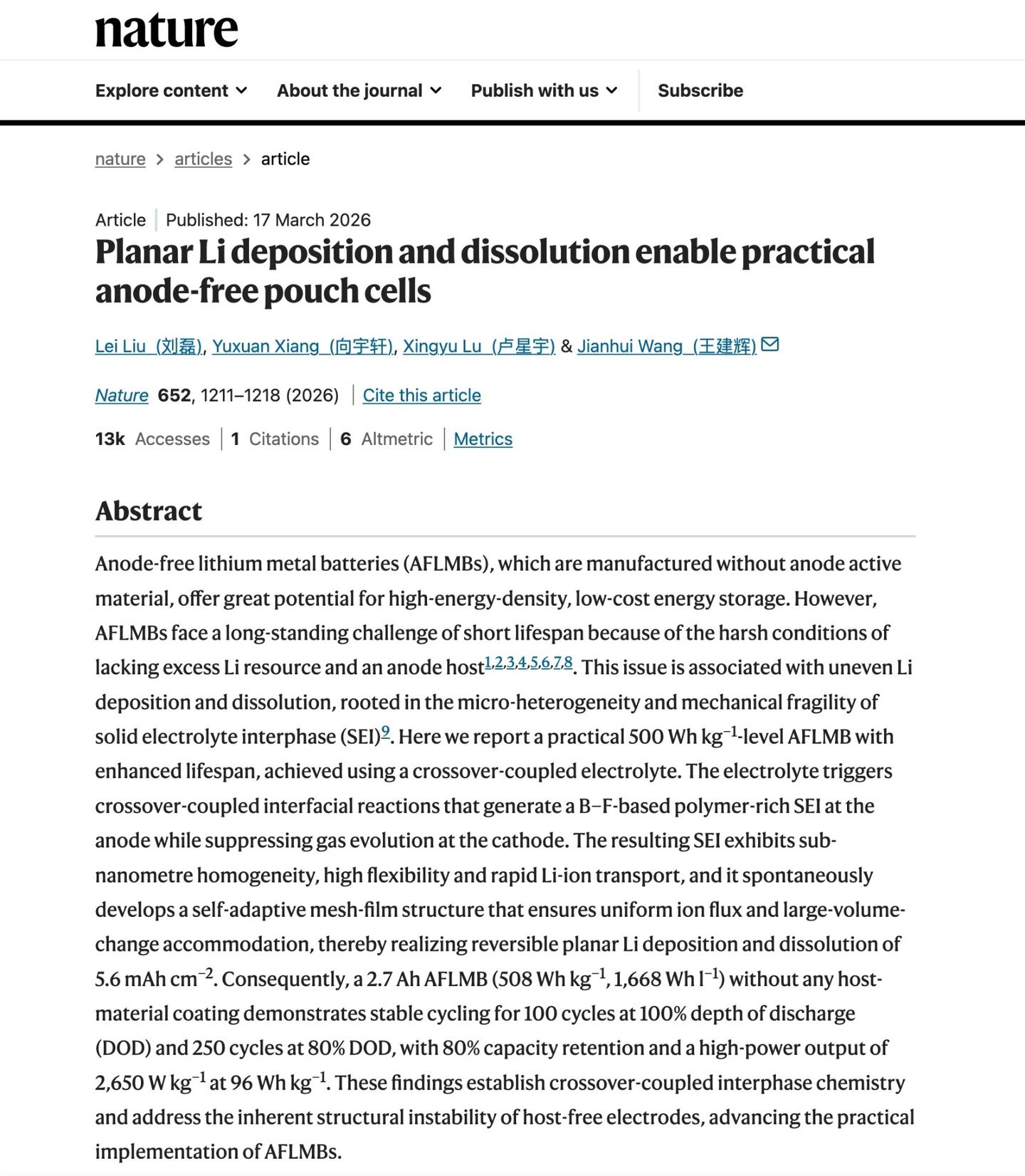

这篇论文由西湖大学工学院王建辉、刘磊团队主导，核心目标只有一个：解决无负极电池“ 寿命太短” 的问题。
在过去几年里，无负极电池一直被视为下一代锂电池的重要方向。原因很简单：它拥有极其夸张的理论能量密度。
但问题同样明显。
传统锂电池里，负极通常由石墨或硅碳材料构成，用来给锂离子提供稳定的“ 存放空间”。而无负极电池，顾名思义，直接取消了这部分活性材料。
这样做虽然能大幅提升能量密度，却也让金属锂在反复充放电过程中变得极不稳定。它容易形成枝晶、产生“ 死锂”，最终导致电池在几十次循环后迅速失效。
过去很长时间里，这都是无负极电池最大的产业化障碍。
而西湖大学团队这次的突破在于，他们不仅在实验室里证明了理论可行性，还首次在“ 实用级” 大容量软包电池上，同时实现了超高能量密度和相对可用的循环寿命。
这意味着，无负极电池第一次真正开始接近产业化。
什么是“ 无负极电池”？
想理解无负极电池，其实可以把它想象成一次“ 早高峰挤地铁”。
电池内部就像一条地铁线路，连接着正负两站。带电的锂离子，就是不断往返的“ 乘客”。
充电时，它们从正极出发，前往负极暂存；放电时，再返回正极，同时释放能量。

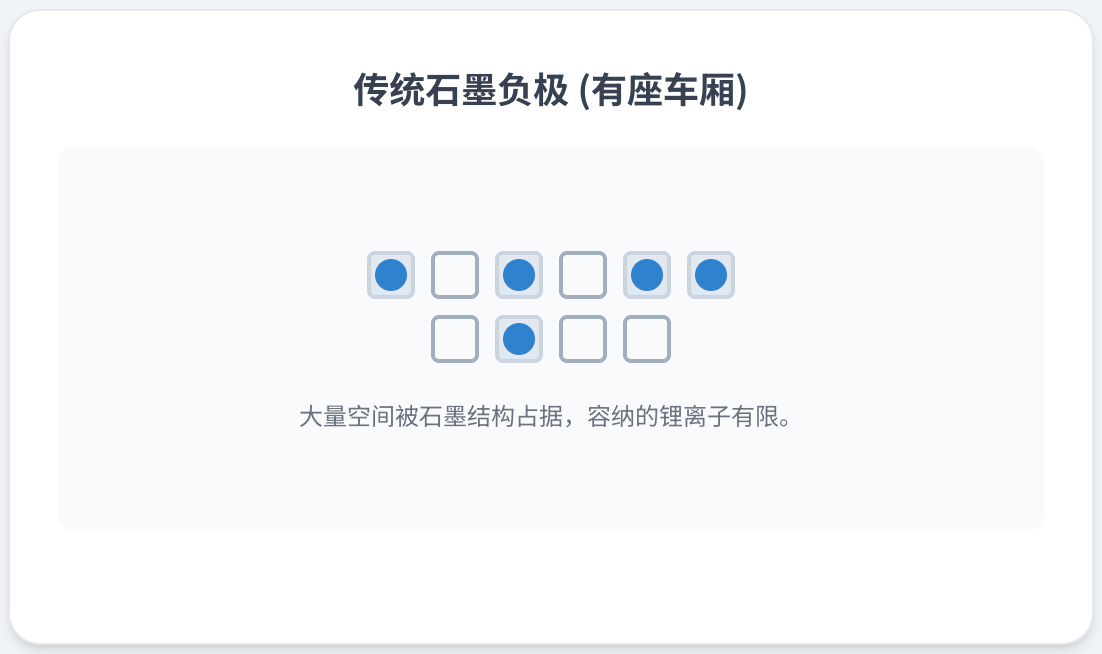

在传统锂电池里，负极像是一节装满固定座位的车厢。
这些“ 座位”，就是石墨层状结构。锂离子抵达负极后，需要一个个嵌入其中，按部就班“ 坐下”。
问题在于，这些座位本身非常占空间，也增加了电池重量。
哪怕是现在最热门的硅碳负极，本质上也只是把“ 单人座” 升级成了“ 上下铺”。能塞下更多锂离子，但依旧摆脱不了“ 座位本身占地方” 这个问题。

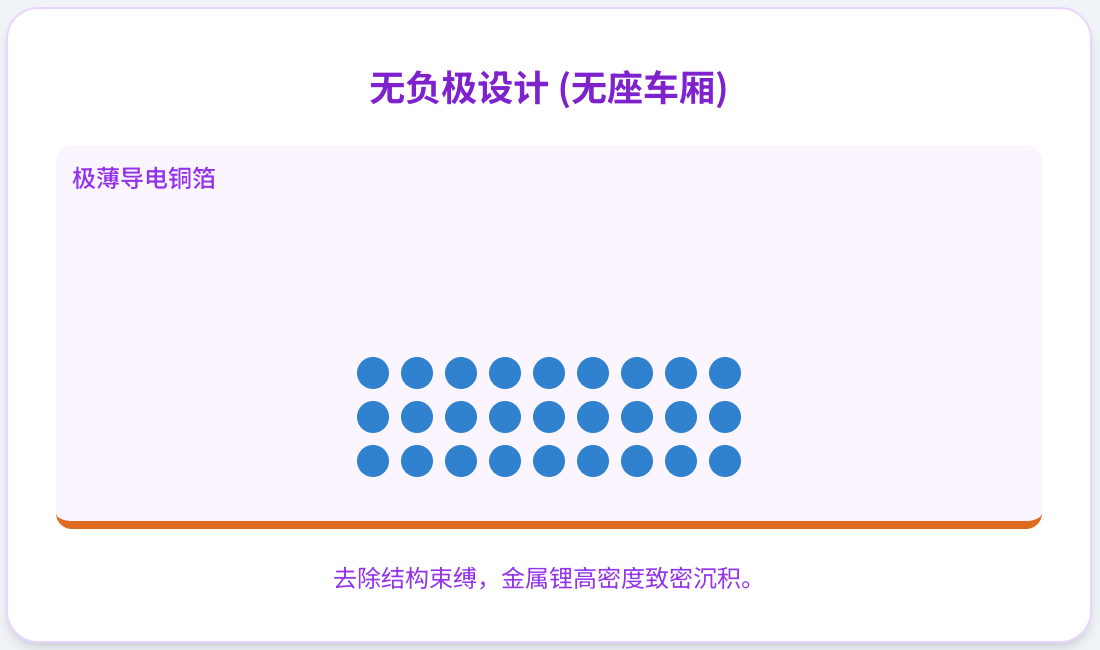

而无负极电池的思路则非常激进：直接把车厢里的所有座位拆掉。
电池出厂时，负极不再含有石墨等活性材料，只剩下一张薄薄的铜箔，像空荡荡的车厢地板。
充电时，锂离子不需要再寻找固定位置，而是直接沉积在铜箔表面，彼此紧密堆叠。
放电时，它们再重新离开。
这也是“ 无负极” 名字的来源。
它本质上是一种极致的“ 减法”：拆掉负极材料，把原本属于石墨的空间和重量，全部让给储能本身。
车厢大小不变，但能站下的“ 乘客” 却明显更多。
这也意味着，电池能量密度将迎来巨大提升。
理想很丰满，现实会“ 踩踏”
这种结构重构带来的优势其实非常明显。
首先，是能量密度的大幅提升。
由于省去了厚重的石墨负极，无负极电池的理论能量密度可以突破 500 Wh/kg，远高于今天主流手机电池。
其次，是制造成本和工艺复杂度的下降。
传统负极需要涂布、辊压等复杂工序，而无负极电池直接省去了这部分流程，理论上可以进一步缩短产线、降低成本。
此外，它在理论上也具备更高的快充潜力。
传统石墨负极充电时，锂离子需要逐层嵌入石墨结构，而无负极体系则不需要经历这一“ 插层” 过程，而是直接在铜箔表面沉积。
但问题也恰恰出在这里。
早在几十年前，科学家就已经知道，直接使用金属锂作为负极，可以获得极高能量密度。可为什么直到今天，它依旧没能大规模商用？
因为这些“ 乘客”，实在太难管理了。

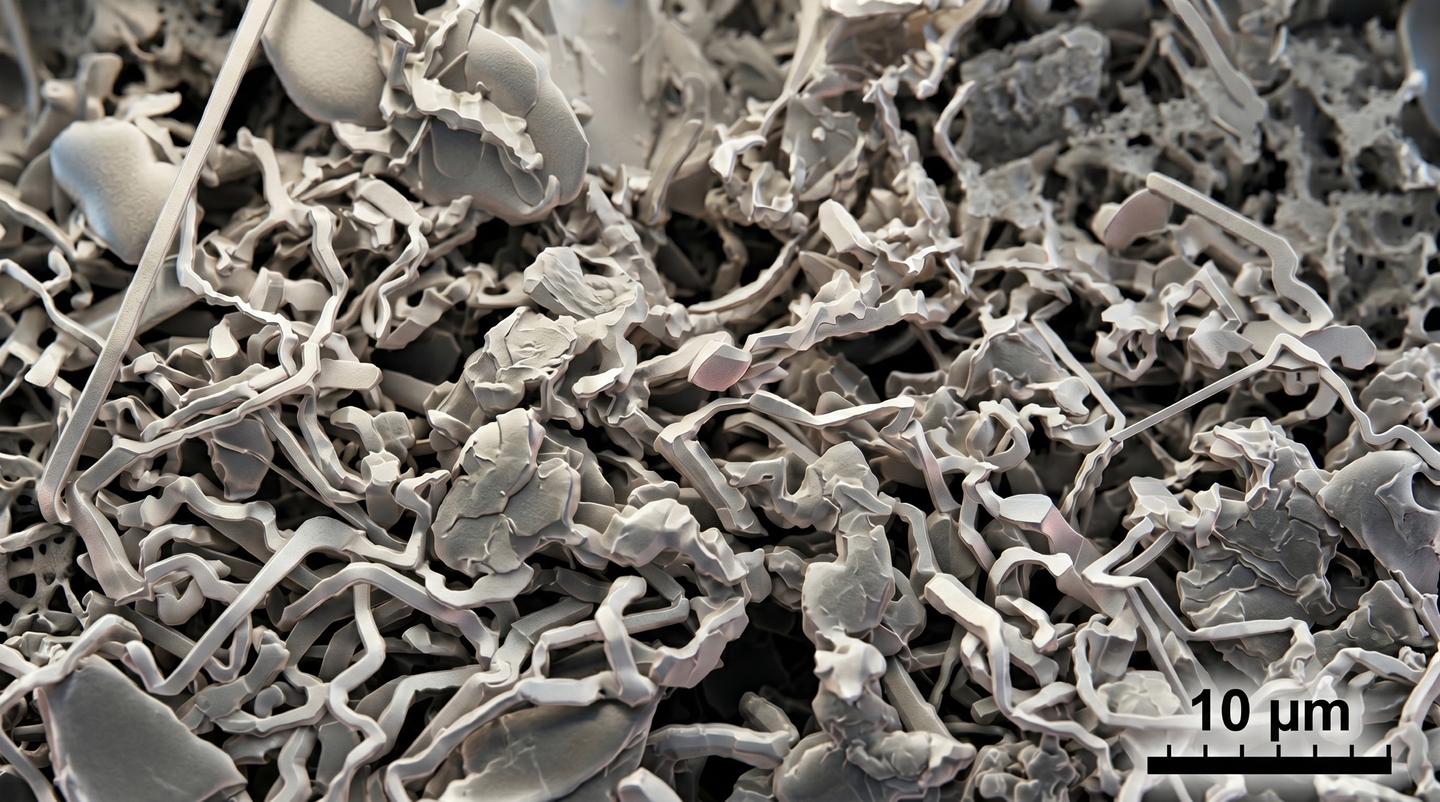

光滑的铜箔表面并不“ 亲锂”。当大量锂离子同时涌入时，它们不会均匀铺开，而是容易在局部不断堆积，最终长出树枝状的“ 锂枝晶”。
这些尖锐的枝晶一旦刺穿隔膜，就会导致内部短路，甚至起火。
与此同时，反复无序的沉积和剥离，还会产生大量无法再次参与反应的“ 死锂”，让电池容量快速衰减。
这也是为什么，无负极电池过去往往只能循环几十次，距离真正商用还有巨大差距。
西湖大学的解法：先“ 种晶”，再稳定环境
而西湖大学团队这次的核心突破，可以理解为一套“ 双保险” 方案。
第一步，是“ 原位植晶”。
既然光秃秃的铜箔容易导致锂离子无序堆积，那就在电池正式工作前，先人为“ 铺好路”。
根据公开专利 （CN119495793A），研究团队会在电池完成注液封装后、首次充电前，先进行一次特殊预处理：在低温环境下，以较高倍率进行短时间充电。
这个过程会在铜箔表面提前形成一层极薄、均匀的锂晶体层，相当于给原本空荡荡的车厢地板提前画好了“ 引导线”。
后续的锂离子沉积，就更容易均匀展开，从源头减少枝晶失控生长。
但这还不够。
想让这些锂离子在成百上千次循环中始终维持秩序，仅靠“ 引导线” 是不够的，还需要一个稳定的化学环境。
于是，第二个关键来了：新型电解液体系。
这也是团队登上 《Nature》 的核心技术之一。

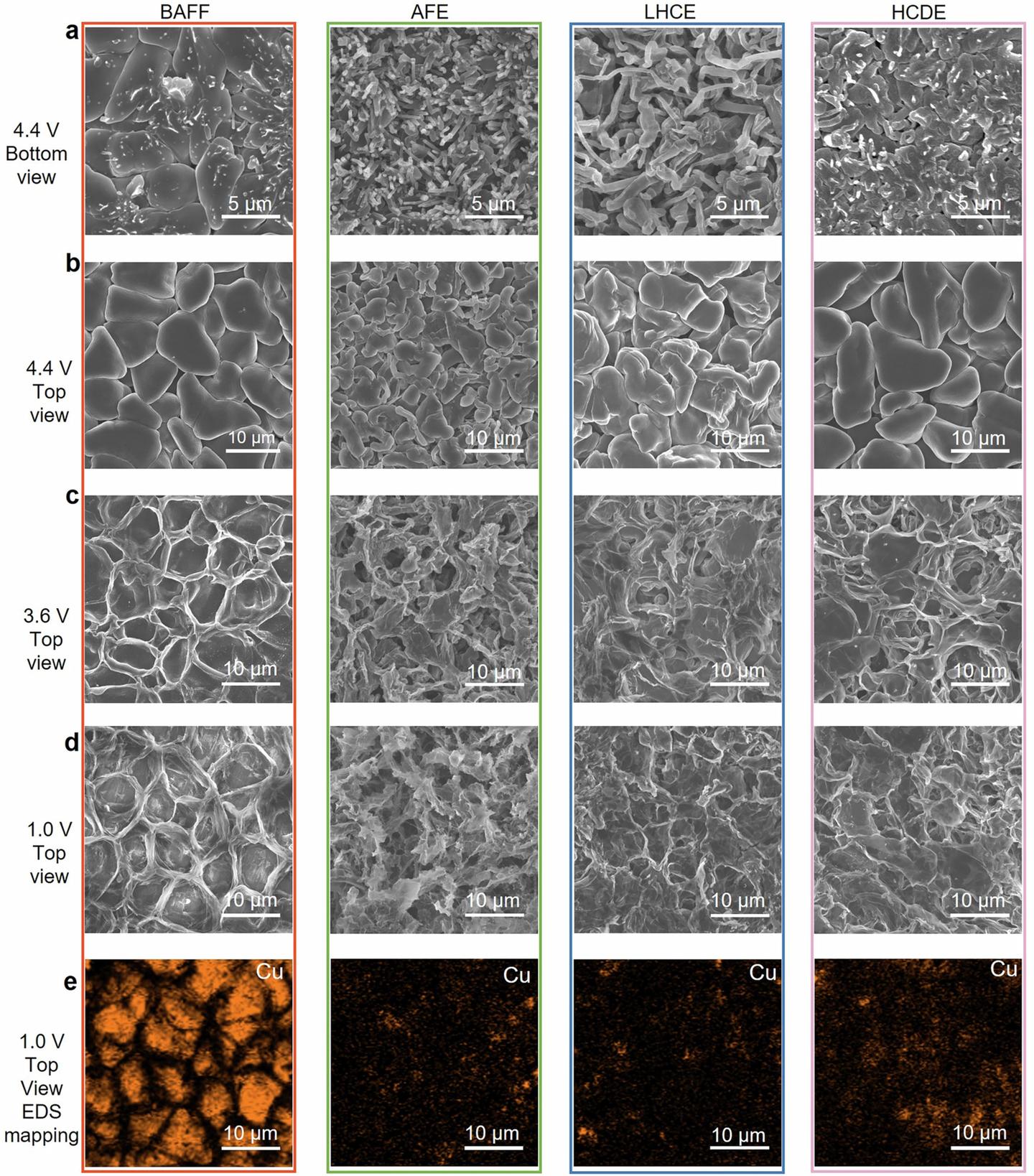

根据另一项核心专利 （CN116565325A），研究团队设计了一套新的电解液配方 （上图中的 BAFF），通过特定锂盐、氟化酰胺类溶剂以及补锂添加剂的组合，在锂金属表面形成更稳定的 SEI 膜。
SEI 膜可以理解成一层“ 保护壳”。

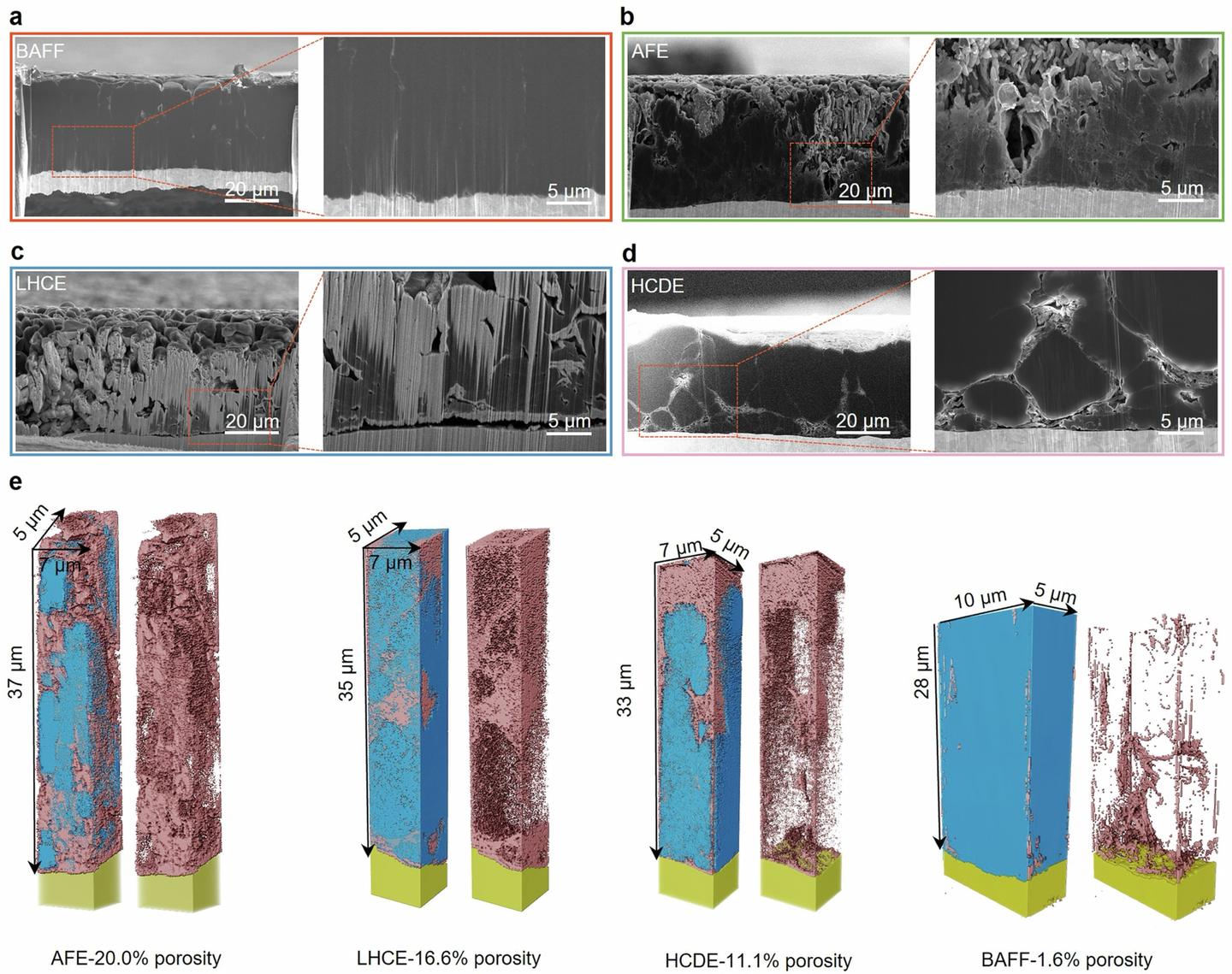

其中富含氟化锂 （LiF） 的结构，能够在金属锂表面形成更加稳定、致密的界面，减少副反应和死锂生成。
简单来说，前者负责“ 让锂长得整齐”，后者负责“ 让它长期稳定”。
两者结合，才真正解决了无负极电池最致命的寿命问题。
走出实验室的潜力
其实，电池行业最怕的，从来不是“ 做不出来”，而是“ 只能在论文里做出来”。
过去很多电池黑科技，都能在硬币大小的扣式电池上跑出惊艳数据，但一旦放大到真实尺寸，就会迅速失效。
而这次最重要的地方在于，西湖大学团队已经把它做成了具备实用价值的大容量软包电池。

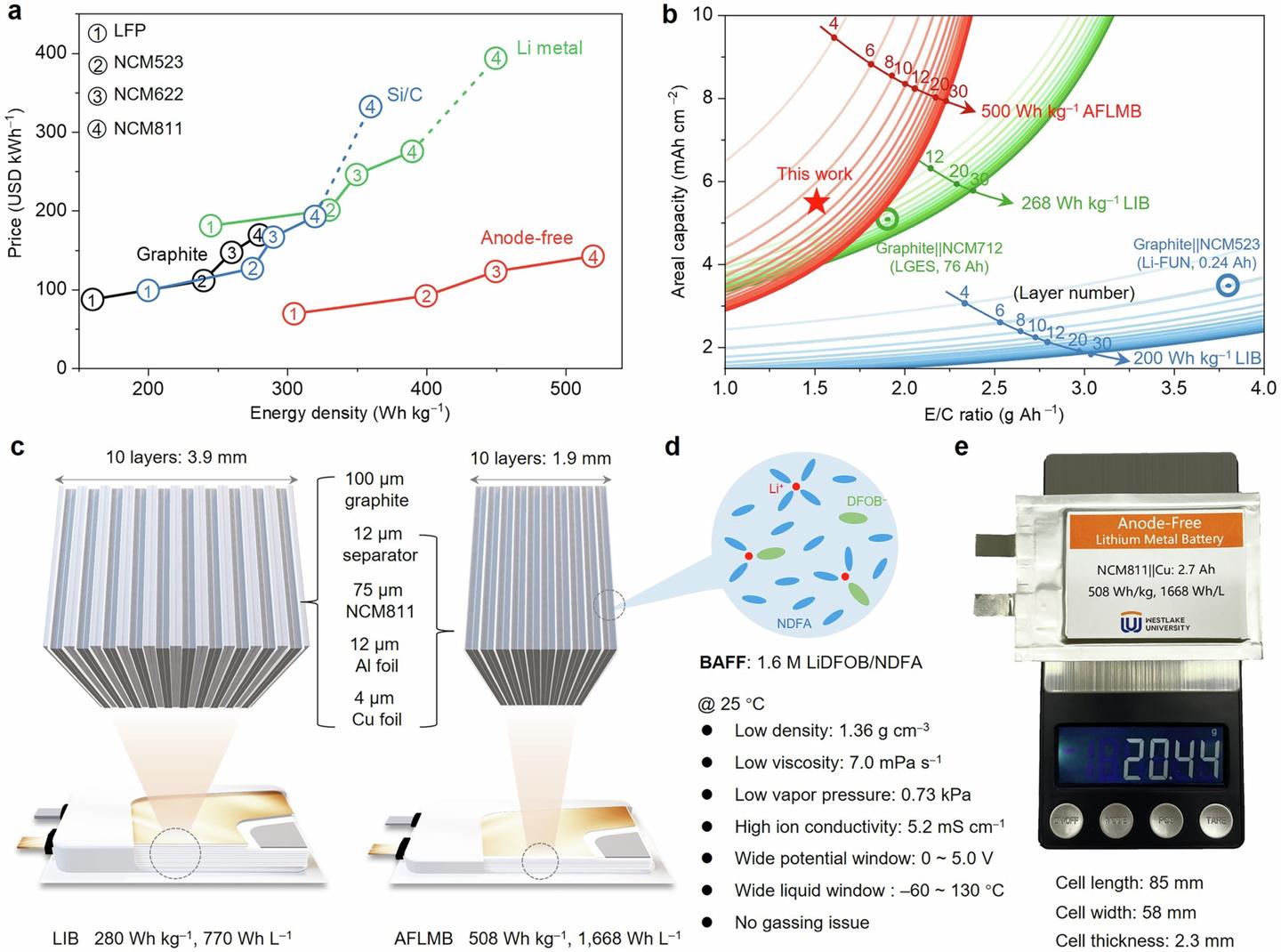

论文中的样品容量达到 2.7Ah，已经接近真实消费电子产品的工程尺寸。
更关键的是，它跑出的数据确实很夸张：体积能量密度达到 1668 Wh/L，重量能量密度达到 508 Wh/kg。
作为对比，目前主流旗舰手机即便采用硅碳负极，体积能量密度通常也只有 800-900 Wh/L 左右。
这意味着，如果未来类似技术真正成熟，同样体积下，设备理论上有机会获得远超今天的续航表现。
与此同时，它的循环寿命也首次开始具备“ 实用意义”。
在 100% 放电深度下，它可以稳定循环超过 100 次；在更接近日常使用的 80% 放电深度下，循环次数则能达到 250 次。
虽然这距离今天成熟手机电池动辄上千次循环仍有差距，但它至少说明无负极电池不再只是实验室里的概念。
规模化量产的前夜
而资本和产业，对风向的嗅觉往往比普通人更敏锐。
在这条被视为“ 下一代终极电池” 的赛道上，国内巨头其实早就开始布局。
比如宁德时代，这些年已经围绕凝聚态电池、固态电池以及无负极金属电池展开了大量专利储备。
公开信息显示，他们甚至还在尝试把无负极思路引入下一代钠离子电池体系，通过保护层设计来抑制枝晶生成，进一步提升能量密度。
另一边，比亚迪 近年同样持续披露与金属锂负极相关的技术专利。
其思路之一，是在集流体中加入更“ 亲锂” 的金属元素，降低锂沉积时的能量壁垒，让锂离子能够更加均匀地“ 自下而上” 生长。
无论是高校论文里的参数突破，还是产业巨头们的提前卡位，其实都在说明同一件事：
无负极电池的竞争，已经开始从实验室，真正走向产业化前夜。
写在最后
当 1668 Wh/L 的超高能量密度真正跨越量产鸿沟时，被改变的或许不只是手机参数。
或许过几年我们就会看到各种 Air 手机，带着旗舰影像和全天续航卷土重来；或者各种标准版型号，可以妥妥用 3 天；Vision Pro 的外挂电池能变得更轻、更小，甚至消失；而智能手表，也可能实现以“ 月” 为单位的续航体验。
这个“ 几年”，也可能是 10 年，总之未来可期！
等到那个时候，充电宝说不定就会像固定电话一样成为我们青春的回忆。
好了，我要去给电脑充电了。
更多精彩内容，关注钛媒体微信号 （ID：taimeiti），或者下载钛媒体 App
