一，VK1640A 是一种数码管或点阵 LED 驱动控制专用芯片，内部集 成有数据锁存器、LED 驱动等电路。SEG 脚接 LED 阳极,GRID 脚接 LED 阴极，可支持 8SEGx16GRID 的点阵 LED 显示。适用于 小型 LED 显示屏驱动。采用 SSOP28 的封装形式。Z116+05
二.• 工作电压 3.0-5.5V
• 内置 RC 振荡器
• 8 个 SEG 脚，16 个 GRID 脚
• SEG 脚只能接 LED 阳极，GRID 脚只能接 LED 阴极
• 2 线串行接口
• 8 级整体亮度可调
• 内置显示 RAM 为 8x16 位
• 内置上电复位电路

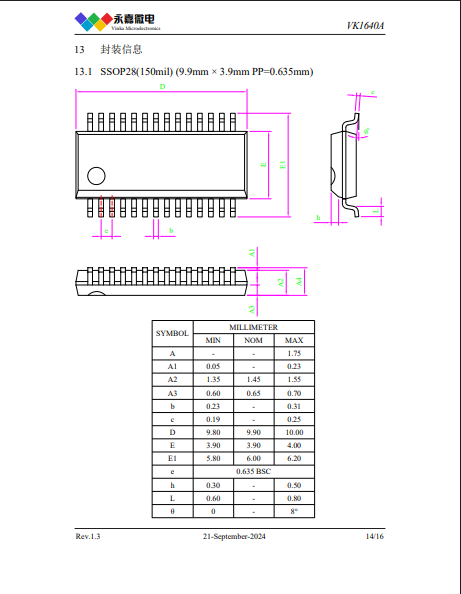

• 封装 SSOP28(150mil)(9.9mm×3.9mm PP=0.635mm)
三. 应用领域
• 小家电
• 电磁炉/微波炉
• 压力表
内存映射的 LED 控制器及驱动器
VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8 段 12 位 共阳驱动：--- 通讯接口：SCL/SDA 静态
电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动
VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8 段 16 位 共阳驱动：--- 通讯接口：SCL/SDA 静态
电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
———————————————————————————————————————————————————
VK16K33A 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位； 共阳驱动：8 段 16 位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SOP28 驱动电流大，适合高亮显示场合
VK16K33AA 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位； 共阳驱动：8 段 16 位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SSOP28 驱动电流大，适合高亮显示场合
VK16K33B 3.0～5.5V 驱动点阵：96 共阴驱动：12 段 8 位； 共阳驱动：8 段 12 位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SOP24 驱动电流大，适合高亮显示场合
VK16K33BA 3.0～5.5V 驱动点阵：96 共阴驱动：12 段 8 位； 共阳驱动：8 段 12 位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SSOP24 驱动电流大，适合高亮显示场合
VK16K33C 3.0～5.5V 驱动点阵：64 共阴驱动：8 段 8 位； 共阳驱动：8 段 8 位 通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA 按键：8*3 封装：SOP20 驱动电流大，适合高亮显示场合
——————————————————————————————————————————————————
VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8 段 16 位 共阳驱动：16 段 8 位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28
VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8 段 16 位 共阳驱动：16 段 8 位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28
VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8 段 12 位 共阳驱动：12 段 8 位 通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24
VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8 段 4 位 共阳驱动：4 段 8 位 通讯接口：CLK/DAT
静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16
VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8 段 4 位 共阳驱动：4 段 8 位 通讯接口：CLK/DAT
静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16
VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4 段 7 位 共阳驱动：7 段 4 位 通讯接口：CLK/DIO
静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
——————————————————————————————————————————————————
VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6 段 8 位 共阳驱动：8 段 6 位 通讯接口：CLK/DIO
静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20
VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7 段 4 位 共阳驱动：4 段 7 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强
VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5 段 7 位；6 段 6 位；7 段 5 位；8 段 4 位
共阳驱动：7 段 5 位；6 段 6 位；5 段 7 位；4 段 8 位 通讯接口：CLK/STB/DIo
静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强
VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8 段 6 位；9 段 5 位；10 段 4 位
共阳驱动：6 段 8 位；5 段 9 位；4 段 10 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强
VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11 段 7 位；12 段 6 位；13 段 5 位；14 段 4 位
共阳驱动：7 段 11 位；6 段 12 位；5 段 13 位；4 段 14 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强
VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强
VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强
VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强
VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强
VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8 段 8 位 共阳驱动：8 段 8 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强
VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10 段 8 位 共阳驱动：8 段 10 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强
VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位 共阳驱动：8 段 16 位 通讯接口：CLK/STB/DIN/DOUT
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：LQFP44(QFP44 正方形)； 抗干扰能力强
VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位 共阳驱动：8 段 16 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强
VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14 段 8 位 共阳驱动：8 段 14 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强
VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15 段 8 位 共阳驱动：8 段 15 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强
VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12 段 8 位 共阳驱动：8 段 12 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强
VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8 段 16 位 共阳驱动：16 段 8 位 通讯接口：CLK/STB/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强
