一，概述 VKL128 是一个点阵式存储映射的 LCD 驱动器, 可支持最大 128 点 （32SEGx4COM） 的 LCD 屏。单片机可通过 I2C 接口配置显 示参数和读写显示数据，可配置 4 种功耗模式，也可通过关显 示进入省电模式。其高抗干扰, 超低功耗的特性适用于水电气 表以及工控仪表类产品。Z113+300
二特点
• 工作电压 2.5-5.5V
• 内置 32 kHz RC 振荡器
• 偏置电压 （BIAS） 可配置为 1/2、1/3
• COM 周期 （DUTY） 为 1/4
• 内置显示 RAM 为 32x4 位
• 帧频 80Hz/71Hz/64Hz/53Hz 可调
• 省电模式 （通过关显示进入）
• 可配置 4 种功耗模式

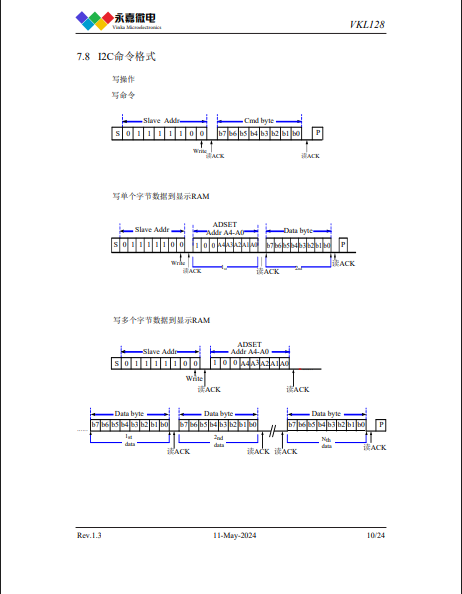

• I2C 通信接口
• 显示模式 32x4
• 3 种显示整体闪烁频率
• 软件配置 LCD 显示参数
• 读写显示数据地址自动加 1
• VLCD 脚提供 LCD 驱动电压 （≤VDD）
• 内置上电复位电路 (POR)
• 超低功耗、高抗干扰

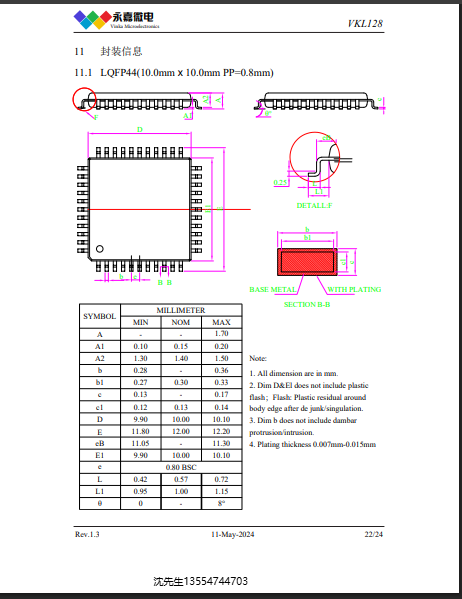

• 封装 LQFP44(10.0mm x 10.0mm PP=0.8mm).
三应用领域
• 面板手表 • 医疗仪器
LCD 驱动、液晶显示 IC、LCD 显示、液晶显示、显示 LCD、段码液晶屏驱动、LCD 液晶显示、段码屏 LCD 驱动、LCD 显示驱动芯片、LCD 显示驱动 IC、液晶驱动原厂、LCD 屏驱动、液晶屏驱动、驱动 LCD、驱动液晶、LCD 驱动控制器、液晶显示驱动原厂、段码 LCD 驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示 IC、液晶驱动 IC、液晶驱动芯片、LCD 芯片、液晶芯片、液晶驱动控制器、液晶 IC、段码驱动显示 IC、笔段式液晶驱动、LCD 液晶显示驱动、液晶 LCD 显示驱动、段码屏驱动厂家、段码驱动 IC、段码驱动芯片、段码屏显 IC、
高抗干扰 LCD 液晶控制器及驱动系列:
VK1C21A 2.4～5.2V 32seg*4com 偏置电压 1/2 1/3 3 线/4 线通讯接口 SSOP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21B 2.4～5.2V 32seg*4com 偏置电压 1/2 1/3 3 线/4 线通讯接口 LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21C 2.4～5.2V 32seg*4com 偏置电压 1/2 1/3 3 线通讯接口 LQFP44；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21D 2.4～5.2V 18seg*4com 偏置电压 1/2 1/3 3 线通讯接口 SOP28 高抗干扰/抗噪/低功耗
VK1C21DA 2.4～5.2V 18seg*4com 偏置电压 1/2 1/3 3 线通讯接口 SSOP28 高抗干扰/抗噪/低功耗
VK1C21E 2.4～5.2V 14seg*4com 偏置电压 1/2 1/3 3 线通讯接口 SOP24 高抗干扰/抗噪/低功耗
VK1C21EA 2.4～5.2V 14seg*4com 偏置电压 1/2 1/3 3 线通讯接口 SSOP24 高抗干扰/抗噪/低功耗
———————————————————————————————————————————————————
VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21AA 2.4～5.5V 20seg*4com 16*8 偏置电压 1/3 1/4 I2C 通讯接口 SSOP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP24；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21BA 2.4～5.5V 16seg*4com 12*8 偏置电压 1/3 1/4 I2C 通讯接口 SSOP24；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP20；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压 1/3 1/4 I2C 通讯接口 NSOP16；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22A 2.4～5.5V 44seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP52；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C22B 2.4～5.5V 40seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压 1/3 1/4 I2C 通讯接口 LQFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C23B 2.4～5.5V 36seg*8com 偏置电压 1/3 1/4 I2C 通讯接口 LQFP48；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24A 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压 1/3 1/4 1/5 I2C 通讯接口 LQFP80；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK2C24B 2.4～5.5V 56seg*4com 52*8 44*16 偏置电压 1/3 1/4 1/5 I2C 通讯接口 LQFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————

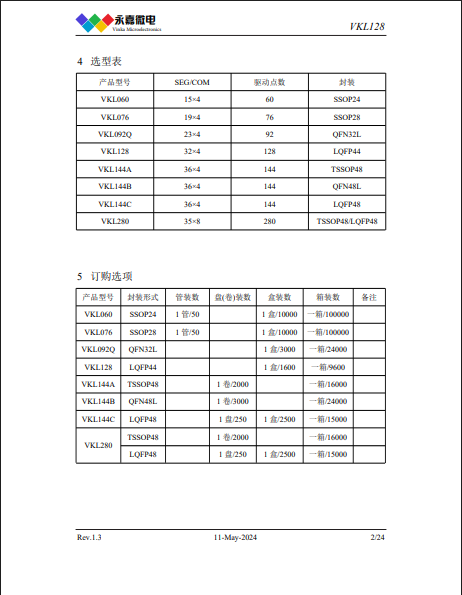

超低功耗 LCD 液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V 19seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V 32seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 TSSOP48 超低功耗/抗干扰
VKL144B 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 QFN48(6*6 超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
