一概述
VK6932 是一种数码管或点阵 LED 驱动控制专用芯片，内部 集成有 3 线串行接口、数据锁存器、LED 驱动等电路。SEG 脚接 LED 阳极，GRID 脚接 LED 阴极，可支持 8SEGx16GRID 的点阵 LED 显示面板。主要应用于 LED 显示屏驱动。采用 SOP32 的封装形式 Z113+133
二 特点
• 工作电压 3.0-5.5V
• 内置 RC 振荡器
• 8 个 SEG 脚，16 个 GRID 脚
• SEG 脚只能接 LED 阳极，GRID 脚只能接 LED 阴极
• 3 线串行接口

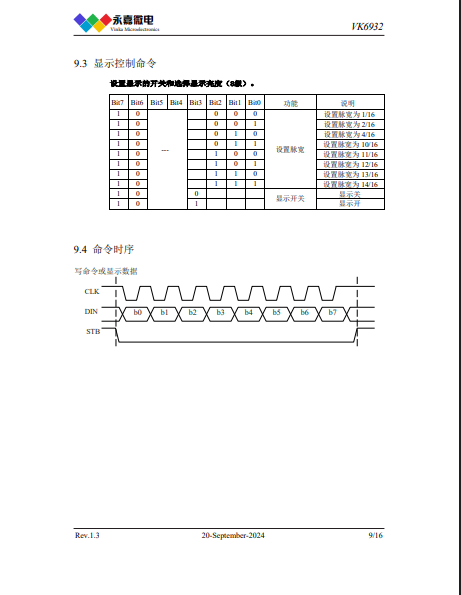

• 8 级整体亮度可调
• 内置显示 RAM 为 8x16 位
• 内置上电复位电路

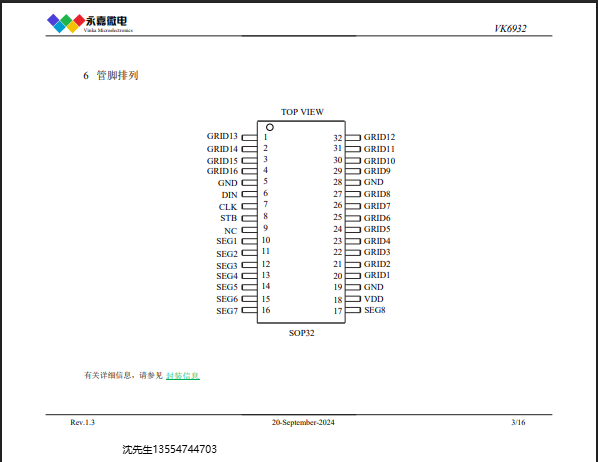

• 封装 SOP32（21.00mm × 7.50mm PP=1.27mm)
三.
• 小家电
• 电磁炉/微波炉
• 压力表
静态显示存储器 （RAM） 结构为 8×16 位，存储所显示的数据。RAM 的内容直接映射成 LED 驱动器的显示内容，显示地址为 0xC0-0xCF，共 16 个显示单元。如果要打开/关闭某个 LED，只需把对应的显示 RAM 位置 1 或者清 0，例如控制 SEG1 脚和 GRID1 脚驱动的 LED1 亮灭，只需把对应的显示 RAM（地址 0xC0） 的 bit0 位置 1 或者清 0。应用中没有使用的 SEG 脚对应的 RAM 位清 0。VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6 段 8 位 共阳驱动：8 段 6 位 通讯接口：CLK/DIO
静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20
VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7 段 4 位 共阳驱动：4 段 7 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强
VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5 段 7 位；6 段 6 位；7 段 5 位；8 段 4 位
共阳驱动：7 段 5 位；6 段 6 位；5 段 7 位；4 段 8 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强
VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8 段 6 位；9 段 5 位；10 段 4 位
共阳驱动：6 段 8 位；5 段 9 位；4 段 10 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强
VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11 段 7 位；12 段 6 位；13 段 5 位；14 段 4 位
共阳驱动：7 段 11 位；6 段 12 位；5 段 13 位；4 段 14 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强
VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强
VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强
VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强
VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10 段 7 位；11 段 6 位；12 段 5 位；13 段 4 位
共阳驱动：7 段 10 位；6 段 11 位；5 段 12 位；4 段 13 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强
VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8 段 8 位 共阳驱动：8 段 8 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强
VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10 段 8 位 共阳驱动：8 段 10 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强
VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位 共阳驱动：8 段 16 位 通讯接口：CLK/STB/DIN/DOUT
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：LQFP44(QFP44 正方形)； 抗干扰能力强
VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16 段 8 位 共阳驱动：8 段 16 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强
VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14 段 8 位 共阳驱动：8 段 14 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强
VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15 段 8 位 共阳驱动：8 段 15 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强
VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12 段 8 位 共阳驱动：8 段 12 位 通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强
VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8 段 16 位 共阳驱动：16 段 8 位 通讯接口：CLK/STB/DIN
静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强
