1. 概述：VK1056B 是一个点阵式存储映射的 LCD 驱动器，可支持最大 56 点 （14SEG×4COM） 的 LCD 屏，也支持 2COM 和 3COM 的 LCD 屏。单片机可通过三条通信线配置显示参数和发送显示 数据，也可通过指令进入省电模式 Z113+17
特点
1.• 工作电压 2.4-5.2V
2.• 内置 256 kHz RC 振荡器 （上电默认）
Related articles
- • 偏置电压 （BIAS） 可配置为 1/2、1/3

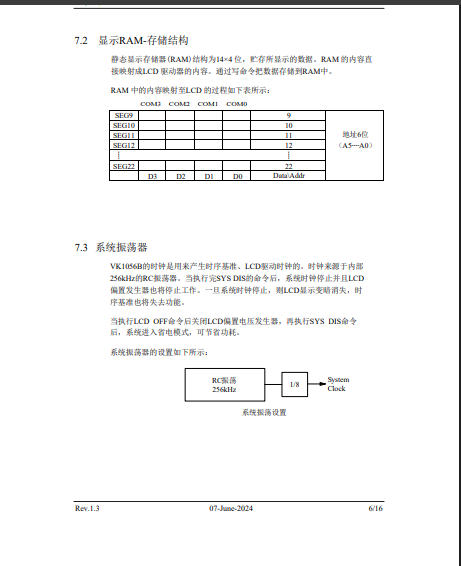

4.• COM 周期 （DUTY） 可配置为 1/2、1/3、1/4 - • 内置显示 RAM 为 14×4 位
- • 省电模式 （通过关显示和关振荡器进入）
7.• 3 线串行接口
8.• VLCD 脚调节 LCD 电压 - • 软件配置 LCD 显示参数
10.• 写命令和写数据 2 种命令格式
11.• 写显示数据地址自动加 1 -
• VLCD 脚提供 LCD 驱动电压 （≤VDD）
-

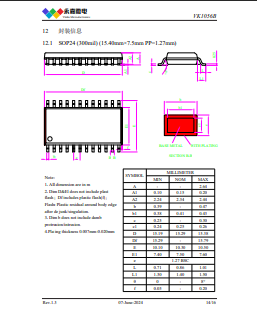

• 封装 SOP24(300mil) (15.4mm × 7.5mm PP=1.27mm)
应用领域• 电表/瓦斯表
• 按摩仪/美容仪
• 医用仪器
• 车载设备
• 冷气机/暖风机

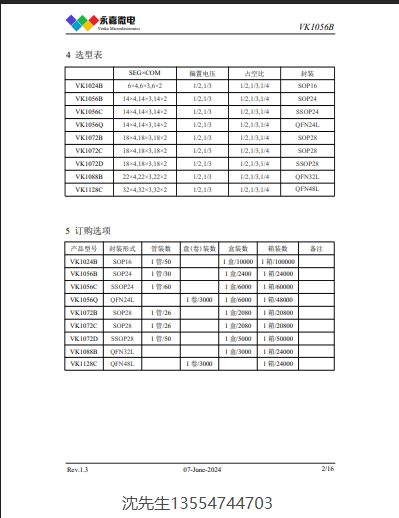

LCD/LED 液晶控制器及驱动器系列芯片简介如下：RAM 映射 LCD 控制器和驱动器系列 VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压 1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压 1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg*4com18*3 18*2 偏置电压 1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压 1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压 1/2 1/3 QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V 24seg*8com 偏置电压 1/4 LQFP-44
VK0256 2.4V～5.2V 32seg*8com 偏置电压 1/4 QFP-64
VK0256B 2.4V～5.2V 32seg*8com 偏置电压 1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg*8com 偏置电压 1/4 LQFP-52
VK1621S-1 2.4V～5.2V 32*4 32*3 32*2 偏置电压 1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE 裸片
VK1622B 2.7V～5.5V 32seg*8com 偏置电压 1/4 LQFP-48
VK1622S 2.7V～5.5V 32seg*8com 偏置电压 1/4 LQFP44/48/52/64/QFP64/DICE 裸片 VK1623S 2.4V～5.2V 48seg*8com 偏置电压 1/4 LQFP-100/QFP-100/DICE 裸片
VK1625 2.4V～5.2V 64seg*8com 偏置电压 1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg*16com 偏置电压 1/5 LQFP-100/QFP-100/DICE(高品质 高性价比：液晶显示驱动 IC 原厂直销 工程技术支持！) 高抗干扰 LCD 液晶控制器及驱动系列 VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压 1/3 1/4 I2C 通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压 1/3 1/4 I2C 通讯接口 NSOP-16
VK2C22A 2.4～5.5V 44seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压 1/3 1/4 I2C 通讯接口 LQFP-6
VK2C23B 2.4～5.5V 36seg*8com 偏置电压 1/31/4 I2C 通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压 1/3 1/4 1/5 I2C 通讯接口 LQFP-80 超低功耗 LCD 液晶控制器及驱动系列
VKL060 2.5～5.5V 15seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 QFN48L (6MM*6MM) 静态显示 LCD 液晶控制器及驱动系列
VKS118 2.4～5.2V 118seg*2com 偏置电压 -- 4 线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置电压 1/1 1/2 4 线通讯接口 LQFP-128 内存映射的 LED 控制器及驱动器
VK1628 --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10 段 7 位/13 段 4 位 共阳驱动:7 段 10 位 按键:10x2 封装 SOP28
VK1629 --- 通讯接口:STB/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16 段 8 位 共阳驱动:8 段 16 位 按键:8x4 封装 QFP44
VK1629A --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16 段 8 位 共阳驱动:8 段 16 位 按键:--- 封装 SOP32
VK1629B --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14 段 8 位 共阳驱动:8 段 14 位 按键:8x2 封装 SOP32
VK1629C --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15 段 8 位 共阳驱动:8 段 15 位 按键:8x1 封装 SOP32
VK1629D --- 通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12 段 8 位 共阳驱动:8 段 12 位 按键:8x4 封装 SOP32
VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8 段 16 位 共阳驱动:16 段 8 位 按键:--- 封装 SOP28
VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 驱动点阵:8x16 共阴驱动:8 段 4 位 共阳驱动:4 段 8 位 按键:7x4 封装 SOP16/DIP16
VK1668 ---通讯接口:STB/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10 段 7 位/13 段 4 位 共阳驱动:7 段 10 位 按键:10x2 封装 SOP24
VK6932 --- 通讯接口:STB/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8 段 16 位 17.5/140mA 共阳驱动:16 段 8 位 按键:--- 封装 SOP32
VK16K33 --- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16 段 8 位/12 段 8 位/8 段 8 位 共阳驱动:8 段 16 位/8 段 12 位/8 段 8 位按键:13x3 10x3 8x3 封装 SOP20/SOP24/SOP28 深圳市永嘉微电科技有限公司
