1 概述
LED 显示驱动芯片
VK1628A 是一种带键盘扫描接口的数码管或点阵 LED 驱动控制
专用芯片，内部集成有 3 线串行接口、数据锁存器、LED 驱
动、键盘扫描等电路。SEG 脚接 LED 阳极，GRID 脚接 LED 阴
极，可支持 13SEG×4GRID、12SEG×5GRID、11SEG×6GRID、
10SEG×7GRID 的点阵 LED 显示面板，最大支持 10×2 按键。适
用于要求可靠、稳定和抗干扰能力强的产品。Z105+216
2. 特点

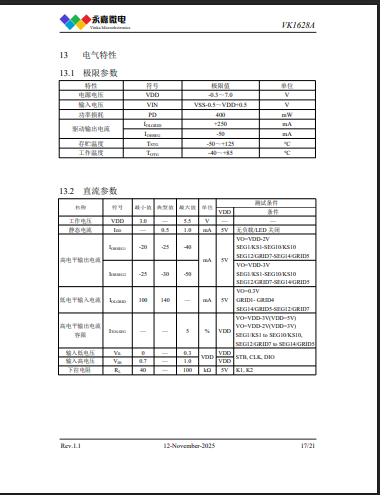

• 工作电压 3.0-5.5V
• 内置 RC 振荡器
• 10 个 SEG 脚，4 个 GRID 脚，3 个可配置 SEG/GRID 复用脚
• SEG 脚只能接 LED 阳极，GRID 脚只能接 LED 阴极

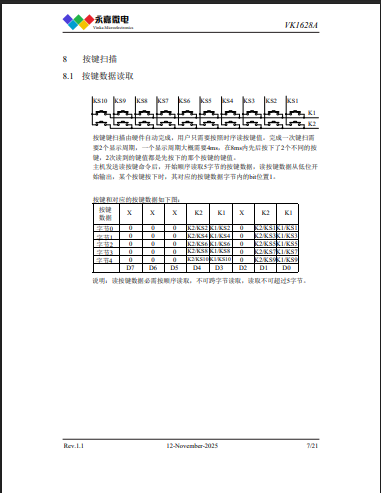

• 10×2 矩阵按键，支持多键同时按下
(按键/显示复用需硬件电路配合)
• 3 线串行接口
• 8 级整体亮度可调
• 内置显示 RAM 为 14×8 位
• 内置上电复位电路
• 抗干扰能力强

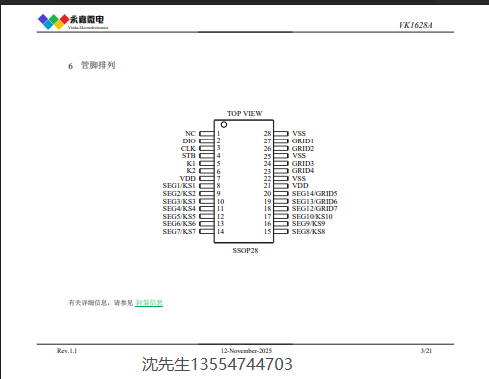

• 封装
SSOP28L(150mil) (9.9mm × 3.9mm PP=0.635mm)
3 应用领域
. 小家电
. 电磁炉/微波炉
. 压力表
