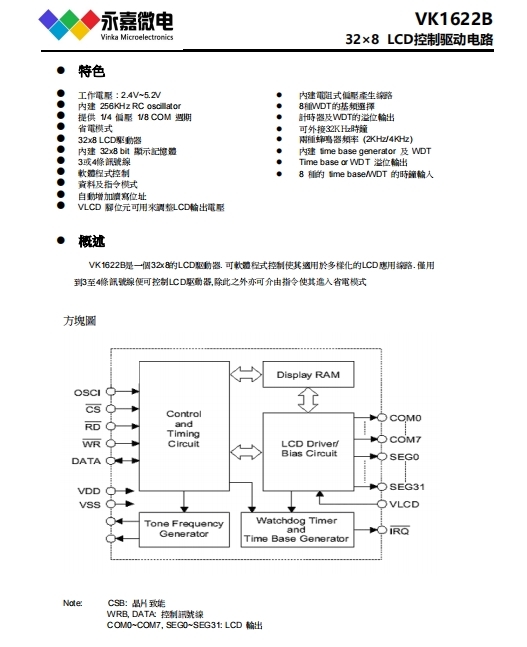

1 概述 永嘉微电 Vinka Microelectronics VK1622S-1 是一个点阵式存储映射的 LCD 驱动器, 可支持最大 256 点 （32EGx8COM） 的 LCD 屏。单片机可通过 3/4 线串行接 口配置显示参数和发送显示数据，也可通过指令进入省电模 式 Z105+178
Related articles
2 特点 VK1622S-1 32×8 LCD 显示驱动芯片 Rev.1.3 16-July-2024 1/32
• 工作电压 2.4-5.2V
• 内置 32 kHz RC 振荡器 （上电默认）
• 可外接 32kHz 时钟源 （OSCI）
• 偏置电压 （BIAS） 固定为 1/4
• COM 周期 （DUTY） 固定为 1/8
• 内置显示 RAM 为 32x8 位
• 蜂鸣器频率可配置为 2kHz、4kHz
• 省电模式 （通过关显示和关振荡器进入）
• 时基和看门狗共用 1 个时钟源，可配置 8 种频率
• 时基或看门狗溢出信号输出脚为/IRQ 脚 (开漏)

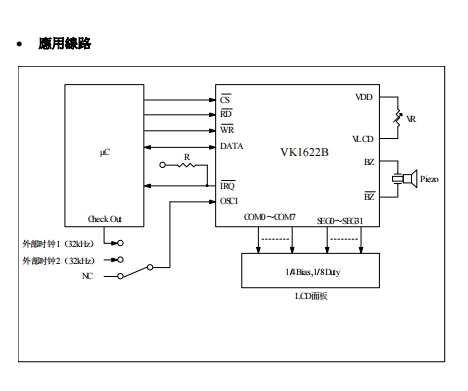

• 3/4 线串行接口
• 软件配置 LCD 显示参数
• 写命令和读写数据 2 种命令格式
• 读写显示数据地址自动加 1
• VLCD 脚提供 LCD 驱动电压 （≤VDD）
• 封装 LQFP44(10.0mm×10.0mm PP=0.8mm) LQFP52(14.0mm×14.0mm PP=1.0mm) LQFP64(7.0mm×7.0mm PP=0.4mm) QFP64(20.0mm×14.0mm PP=1.0mm) DICE COG
RAM 映射 LCD 控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压 1/2 1/3 S0P16 省电模式
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压 1/2 1/3 SOP24 省电模式
VK1056C 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压 1/2 1/3 SSOP24 省电模式
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压 1/2 1/3 SOP28 省电模式
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压 1/2 1/3 SOP28 省电模式
VK1072D 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压 1/2 1/3 SSOP28 省电模式
VK1088B 2.4V～5.2V 22seg*4com 22*3 22*2 偏置电压 1/2 1/3 QFN32（4*4mm PP=0.4mm） 超小体积
VK1128C 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压 1/2 1/3 QFN48 (5*5mm PP=0.35mm) 超小体积
VK0192M 2.4V～5.2V 24seg*8com 偏置电压 1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压 1/4 QFP64 省电模式
VK0256B 2.4V～5.2V 32seg*8com 偏置电压 1/4 LQFP64 省电模式
VK0256C 2.4V～5.2V 32seg*8com 偏置电压 1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压 1/4 LQFP64 省电模式
VK1621 2.4V～5.2V 32seg*4com 32*3 32*2 偏置电压 1/2 1/3 LQFP44(QFP44 正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 省电模式

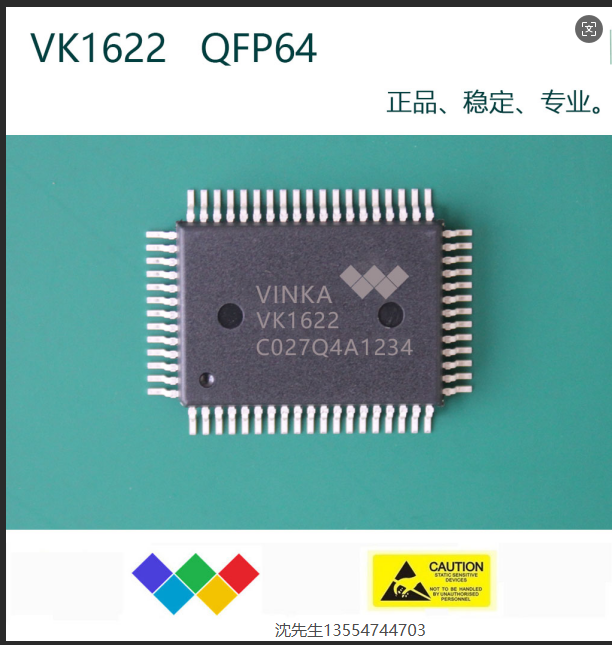

VK1622 2.4V～5.2V 32seg*8com 偏置电压 1/4 LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE 裸片 (绑定 COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com 偏置电压 1/4 LQFP100/QFP100；DICE/DIE
裸片 (绑定 COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压 1/4 LQFP100/QFP100；DICE/DIE
裸片 (绑定 COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压 1/5 LQFP100/QFP100；DICE/DIE 裸片 (绑定 COB) 省电模式
超低功耗 LCD 液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 SSOP24 超低功耗/抗干扰
VKL076 2.5～5.5V 19seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 SSOP28 超低功耗/抗干扰
VKL128 2.5～5.5V 32seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 LQFP44 超低功耗/抗干扰
VKL144A 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 TSSOP48 超低功耗/抗干扰
VKL144B 2.5～5.5V 36seg*4com 偏置电压 1/2 1/3 I2C 通讯接口 QFN48(6*6 超小体积) 超低功耗/抗干扰
——————————————————————————————————————————————————
静态显示 LCD 液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg*1com 偏置电压 -- 4 线通讯接口 LQFP128 可视角大, 对比度好, 不闪烁
VKS232 2.4～5.2V 116seg*2com 偏置电压 1/1 1/2 4 线通讯接口 LQFP128 可视角大, 对比度好, 不闪烁
(永嘉微电/VINKA 原厂-FAE 技术支持，主营 LCD 驱动 IC； LED 驱动 IC； 触摸 IC； LDO 稳压 IC； 水位检测 IC)
