2026 年 3 月，当全球半导体产业仍在后摩尔定律的迷雾中探索前行时，氮化镓 （GaN） 正以惊人的速度从“ 替代技术” 蜕变为“ 必需技术”。
Yole 与集邦咨询的最新数据为这一判断提供了坚实注脚：2026 年全球 GaN 功率器件市场规模预计将达到 9.2 亿美元，较 2025 年增长 58%—— 这不仅兑现了年初“ 暴增 50%” 的行业预测，更标志着宽禁带半导体正式进入大规模商业化落地的临界点。在这场由人工智能、电动汽车和能源转型共同驱动的“ 功率革命” 中，GaN 已不再是硅基器件的配角，而是正在重塑电力转换体系底层逻辑的核心力量。
01 GaN 的破局时刻
理解 2026 年 GaN 产业的战略价值，必须首先正视一个日益尖锐的矛盾：人工智能的算力狂奔正在撞上电力供应的物理天花板。中国信通院预测，到 2030 年全球数据中心用电量将达 945TWh，较 2024 年的 415TWh 增长一倍以上，规模相当于日本目前全年用电总量，而英伟达新一代 AI 芯片的功耗已轻松突破 1000 瓦/颗。
科技巨头的尴尬处境，更揭开了电力短缺的严峻现实。微软 CEO 纳德拉公开承认，公司库存中堆满 GPU，却因电力不足和空间限制无法启用；OpenAI 更是直言，维持 AI 领先所需电力已超出美国当前供应能力，能源缺口正威胁其技术霸权。
AI 这只 “ 电老虎” 的胃口远超传统产业。传统数据中心机柜功率仅 6-8 千瓦，而 AI 训练用高密度机柜功率轻松突破 50 千瓦，部分甚至逼近 100 千瓦，一小片服务器的耗电量就相当于上千户家庭总和。更棘手的是，AI 训练的 “ 脉冲式” 耗电会让电力需求瞬间飙升，对基础设施构成极端考验。若继续沿用传统的硅基功率器件，AI 集群的电力基础设施将陷入“ 为散热而耗电、为转换而损耗” 的恶性循环。正是在这一背景下，业界开始流传一种警示：某些试图维持硅基时代霸权的主导者，正希望用能耗锁死追赶者的步伐。

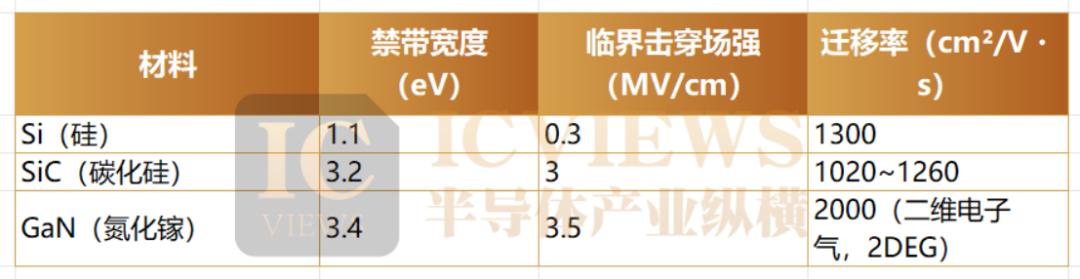

然而，GaN 的出现正在击碎这层天花板。与硅基器件相比，GaN 在 AI 服务器电源中的应用可将功耗损耗降低 30% 以上，在 800V 高压直流供电架构中，基于 GaN 的中间总线转换器能够实现 97.5% 的峰值效率，使相同物理空间的服务器机架功率密度从 3kW 跃升至 12kW。这种“ 压缩损耗、释放算力” 的能力，使 GaN 成为 AI 集群可持续扩展的前提条件。
更值得关注的是技术架构的代际跃迁。英飞凌推出的高压双向开关采用共漏极设计与双栅极结构，在光伏微型逆变器中实现了同尺寸下 40% 的功率提升。这种变革性器件正在从太阳能领域向 AI 服务器电源、大功率充电器、储能系统快速渗透。2026 年，双向开关将扩展至 10kW 以上的 AI 服务器电源领域，推动单级 AC-DC 设计走向普及。这意味着，未来的数据中心将不再需要层层转换、级级损耗的复杂供电网络，而是可以通过 GaN 器件实现“ 电网到芯片” 的高效直通。这不仅是效率的提升，更是电力系统架构的范式革命。
02 衬底与封装，成为关键
在 GaN 产业高速扩张的进程中，一个关键的转变正在发生：技术竞争的焦点正从器件设计向材料基础与工程实现转移。2026 年的行业预测明确指出，衬底和封装将成为新一轮投资的热点。这一判断的背后，是产业界对“ 如何将 GaN 的性能潜力充分释放” 这一核心命题的集体求解。
衬底技术的路线图正在变得空前丰富。传统的硅基 GaN 凭借大尺寸、低成本优势，在消费电子和部分工业应用中占据主导，英飞凌已在 2025 年展出 300 毫米硅基 GaN 晶圆，预计 2026 年底至 2027 年实现 100 伏器件的规模化量产。然而，当应用场景向 1200 伏以上高压、高温、高频领域延伸时，材料本征特性的重要性日益凸显。垂直 GaN 技术采用氮化镓单晶晶圆，可实现更高的击穿电压和功率密度，正成为研发的热点方向。与此同时，蓝宝石衬底 GaN 凭借性能与成本的平衡，在消费电子领域持续扩大应用；金刚石衬底则有望解决高功率场景下的散热难题，为极端条件下的应用开辟新可能。这种“ 多种衬底路线并存、按需选择” 的格局，标志着 GaN 产业正走向成熟：不再追求单一技术方案的一统天下，而是在不同细分市场中寻找最优解。
封装技术的演进同样关乎 GaN 的“ 最后一公里”。GaN 器件的开关速度可达硅器件的 100 倍，传统引线键合封装带来的寄生电感已成为性能提升的致命瓶颈。2026 年，xQFN、TOLx 等先进表面贴装封装，以及集成功率模块正成为主流选择。高功率 GaN 模块已可支持最高 70kW 的输出功率，适用于工业电机驱动、直流快速充电等场景。更深层的变化在于，封装不再是被动的外壳，而是主动参与系统优化：通过降低寄生电感、优化热管理、集成温度与电流传感，新一代封装正在释放 GaN 的极限性能。
03 多路线协同发展
当衬底与封装的技术突破为 GaN 性能释放奠定基础之后，产业下一步需要回答的是：如何让这些技术真正走向大规模可靠应用？这已不再是单一企业的课题，而是整个产业生态协同进化的命题。2026 年的 GaN 产业，正呈现出技术路线多元化与生态系统成熟化并行的特征。
从技术路线看，硅基 GaN、垂直 GaN、蓝宝石衬底 GaN 乃至金刚石衬底 GaN 各有其适用的疆域。硅基 GaN 凭借晶圆尺寸和成本优势，在消费电子快充、适配器等百伏级市场已形成压倒性优势，年出货量突破 10 亿颗。但在 1200 伏以上的高压场景，如电动汽车牵引逆变器、电网储能系统，硅基 GaN 的横向结构开始显露局限性—— 电场分布不均、动态导通电阻退化等问题制约着可靠性。
这正是垂直 GaN 的用武之地。采用同质外延的垂直结构，电流在衬底垂直流动，不仅提高了电流密度，更消除了表面陷阱效应，使器件在高温高压下的稳定性大幅提升。日本的汽车厂商已开始与 GaN 器件供应商联合研发基于垂直 GaN 的 800V 车载逆变器，目标是将系统效率再提升 2 个百分点，这对应着同等电池容量下 5% 以上的续航增益。作为全球率先实现垂直 GaN 量产的厂商，安森美凭借独家 GaN-on-GaN 同质外延技术，推出 700V/1200V 垂直 GaN 器件，可完美适配 800V 车载逆变器平台。相比横向 GaN，其电流密度更高、损耗降低近 50%、体积缩小约 2/3，在高温高压下稳定性更优，能直接助力车企实现系统效率提升与续航增益，成为 800V 电驱升级的核心底层支撑。
蓝宝石衬底 GaN 则走了一条“ 中间路线”：它既具备一定的成本优势，又能承受比硅基更高的电压，目前正被探索用于光伏微型逆变器和 5G 基站射频前端。而金刚石衬底 GaN，尽管仍处于实验室向中试过渡阶段，但其超越硅极限的导热能力，为未来千瓦级以上超高频功率变换打开了想象空间。
值得强调的是，这些技术路线并非彼此替代的零和博弈，而是将在相当长时间内并存，服务于不同场景的差异化需求。正如硅基半导体最终分化出逻辑、模拟、功率、射频等多个分支，GaN 也将沿着类似路径走向专业化分工。这种多元化格局对产业生态提出了更高要求：每一种技术路线都需要与之匹配的外延工艺、器件设计、封装测试和可靠性验证方法。传统的“ 通用平台” 模式难以为继，取而代之的是“ 垂直协同” 的开发范式—— 衬底供应商、外延厂、器件设计公司、系统厂商必须深度耦合，共同定义技术规格、共享测试数据、联合优化工艺。2026 年，越来越多企业开始建立“ 应用实验室”，将 GaN 器件置于真实的系统环境中进行长期老化测试，收集失效数据，反哺材料与设计改进。这种闭环迭代正在加速 GaN 从“ 可用” 走向“ 耐用”。
与此同时，产业标准体系的建设正在紧锣密鼓地推进。宽禁带半导体有其独特的物理特性，传统硅基器件的测试方法和可靠性标准并不完全适用。例如，GaN 器件在高压开关中表现出的动态导通电阻漂移，在传统静态测试中无法捕捉；其短路耐受能力、抗宇宙射线能力也与硅基 IGBT 截然不同。国际电工委员会和 JEDEC 已在 2025 年发布多项针对 GaN 功率器件的测试指南，涵盖了动态特性、栅极可靠性、开关寿命等关键维度。2026 年，这些指南正加速转化为行业标准，为企业产品进入汽车、工业等高安全等级市场扫清障碍。测试设备厂商也同步推出适用于 GaN 高频特性的动态参数测试系统，将测试带宽提升至 GHz 级别，确保实验室数据与实际应用表现一致。
04 结语

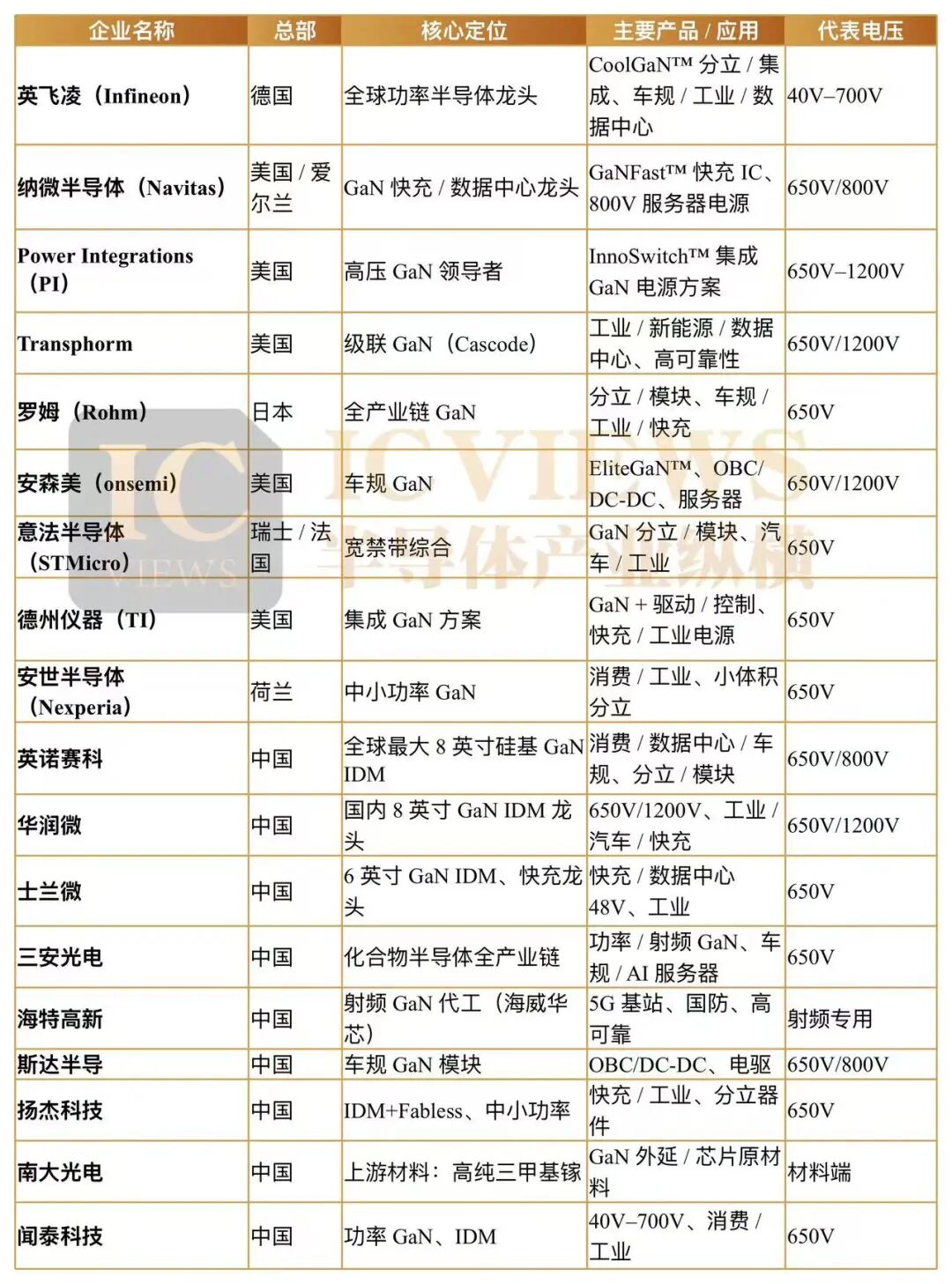

值得注意的是，全球范围内的技术合作与竞争正在形成一种“ 竞合” 的新常态。一方面，基础材料研究和前沿器件创新仍呈现高度开放的国际合作态势，学术论文和专利交叉许可频繁；另一方面，面向特定市场的应用开发和工艺优化则更多表现为区域内的垂直整合。欧洲依托汽车工业底蕴，专注于高可靠性车规 GaN 的研发；美国凭借 AI 和数据中心的需求牵引，在高压高频电源领域保持领先；亚洲则借助消费电子制造集群的优势，加速 GaN 在大规模市场中的迭代。这种多极化的创新格局，既为技术路线的丰富提供了土壤，也意味着任何单一国家或企业难以垄断所有赛道。
展望 2026 年及未来数年，GaN 产业的演进将呈现几个鲜明特征：第一，市场规模将持续超预期增长，Yole 预测到 2030 年 GaN 功率半导体市场规模将接近 30 亿美元，复合年增长率达 42%-44%；第二，应用领域将从消费电子加速向汽车、工业、AI 基础设施等高价值场景渗透，汽车市场有望在 2026 年迎来 GaN 规模化应用的“ 元年”；第三，技术路线将更加多元，垂直 GaN、蓝宝石衬底、金刚石衬底等新兴方向将与传统硅基 GaN 形成互补；第四，产业生态的成熟度将成为决定竞争格局的关键变量，标准、人才、协同开发能力将取代单纯的器件性能，成为企业核心竞争力的体现。
站在 2026 年的春天回望，可以说 GaN 已经走过了“ 替代硅” 的初级阶段，正在开启“ 超越硅” 的新纪元。它不再仅仅是一种更高效的功率器件，而是正在成为支撑人工智能、电动汽车、可再生能源等战略性产业的新型电力基础设施。在这场由效率驱动、由创新引领、由生态支撑的变革中，抓住 GaN，就是抓住下一代电力电子的话语权。
