精度之巅：揭秘工业母机的 「基准之和王」——铸铁测试平台

铸铁测试平台，也叫铸铁试验平台或检验平台，是工业制造和精和密检测领域不可或缺的基础设备。你可以把它理解为一个相当平整、稳定、坚固的工作台，它的工作面是一个精和密的平面或带有特定槽型的基准面，为各种机械零件、设备的检测、装配、调试和试验提供精和确、稳定的支撑。
它就像一个 「基准之和王」，所有在其上进行的测量、组装和测试工作，其准确性和都依赖于这个平台本身的精度。从发动机的性能测试到精和密零件的尺寸检验，都离不开它。
核心构成：材料与工艺
一个高品质的铸铁测试平台，是由特定的材料和一系列复杂工艺共同造就的。

1. 基础材料：高强度灰铸铁
   平台的主体材料通常是 HT200、HT250 或 HT300 牌号的高强度灰铸铁。选择这种材料主要基于三个优点：
   抗压与耐磨：能承受重型工件而不变形，且表面耐磨，经久耐用。
   优良的吸振性：铸铁中的石墨微观结构可以有效吸收和抵消测试或加工过程中产生的振动，这是保证动态测试数据真实可靠的关键。
   稳定性好：经过适当处理后，其内部组织稳定，长期使用不易变形。
2. 灵魂工艺：消除内应力
   这是保证平台长期精度稳定不変形的核心秘密。铸铁在冷却过程中会产生巨大的内应力，如果不消除，平台会在使用中缓慢变形，导致精度丧失。消除应力主要有两种方法：
   自然时效：将铸件毛坯露天放置数月甚至数年，让其随着四季温度变化自然地、缓慢地释放应力。这种方法效果比较好，但周期长、成本高。
   人工时效：通过热处理炉，对铸件进行精和密的加热、保温和缓慢冷却 （即 「退火」），在较短时间内强制消除应力。这是目前比较主流、比较高和效的方法。
3. 点睛之笔：人工刮研
   在精加工之后，为了达到比较高的平面精度和微观接触点，会由经验丰富的技师进行人工刮研。这就像给平台做一次精和密的 「微整形」，用特制刮刀在平台表面刮出非常微小的、均匀的凹痕 （俗称 「刀花」）。其作用是：
   相当大提高平面度：修正机械加工无法达到的微观不平整。
   形成油膜：这些微小的凹痕可以储存润滑油，减少工件与平台之间的摩擦和磨损，提高使用寿命。
4. 核心结构：筋板式箱体
   你可能会好奇，这么重的平台为什么不会压弯自己？秘密在于其底部的设计。平台通常采用 「箱型筋板式」 结构，内部有纵横交错的加强筋 （类似蜂窝或网格）。这种结构能以比较少的材料获得比较大的抗弯曲强度和刚性，确保在承受巨大载荷时，工作面依然平整如初。
   分类与核心功能
   铸铁测试平台并非千篇一律，根据不同的工作面结构，它们有不同的 「用武之地」。
   按工作面结构分类
   这是我们选择平台时比较直观的区别：

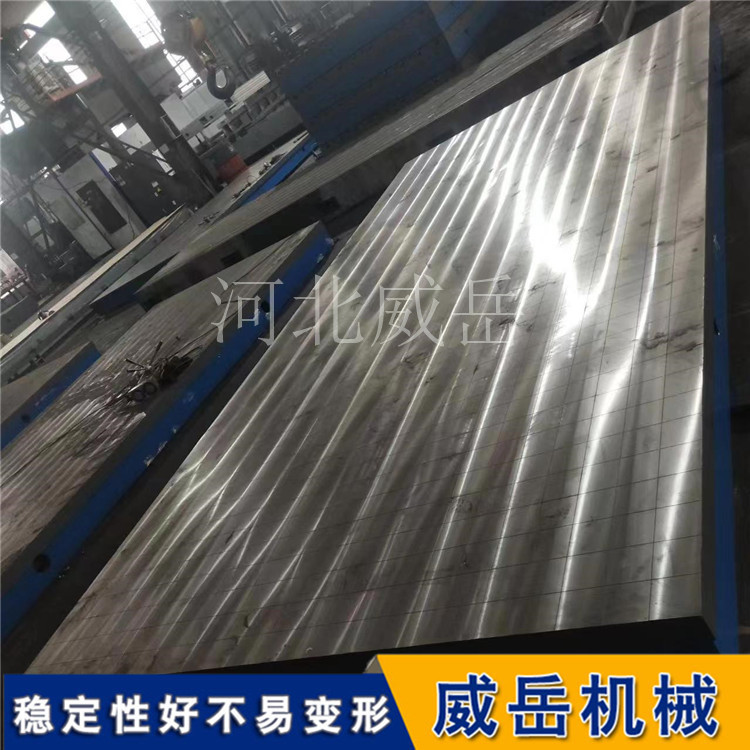

   光滑平面型：工作面就是一个纯粹平整光滑的平面。
   核心功能：主要作为精和密测量和检验的基准平面，如检测零件的平面度、平行度、直线度等形位公差。
   适用场景：计量室、质检部门、精和密加工车间。

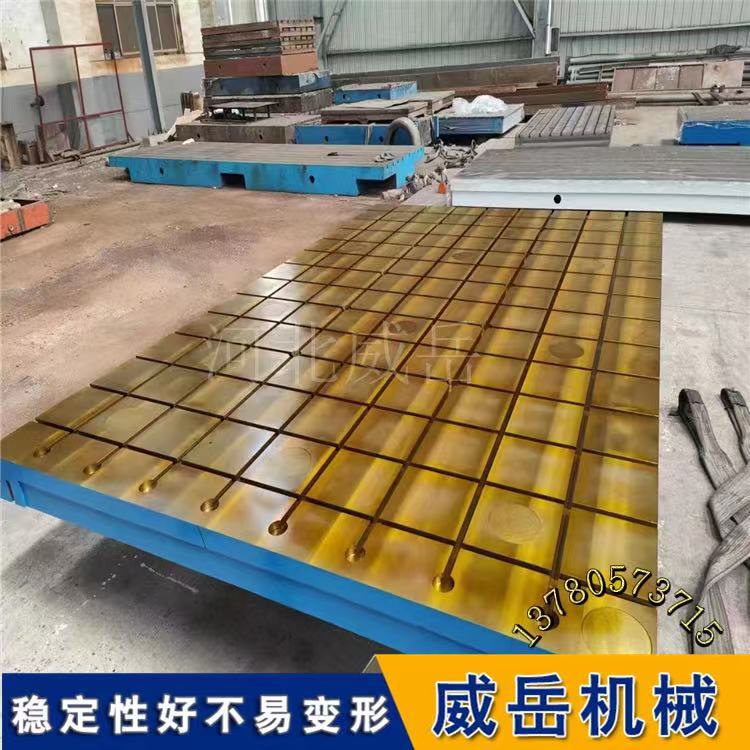

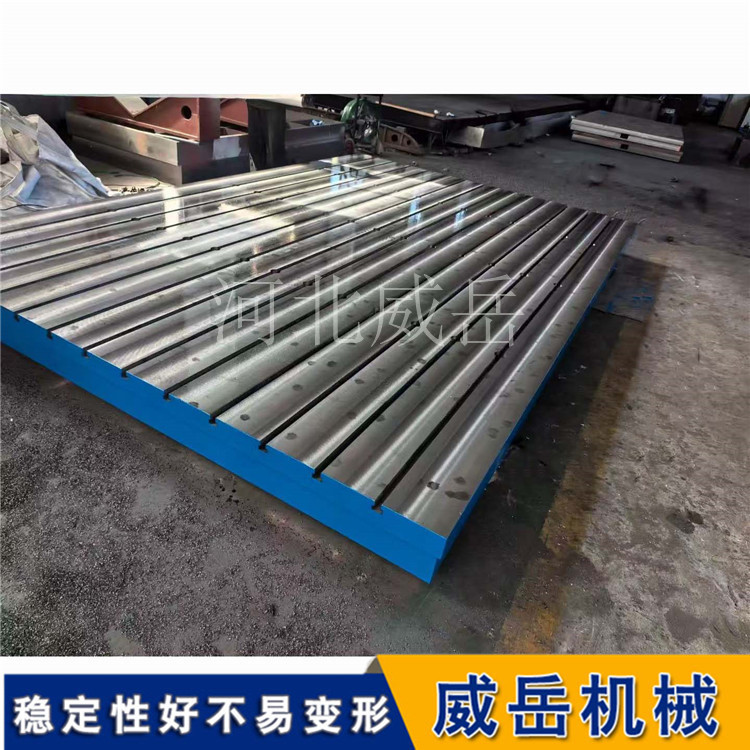

   带 T 型槽型：工作面上加工有若干条平行且等距的标准 T 型槽。
   核心功能：侧重于灵活、牢固地固定工件。通过 T 型槽配合 T 型螺栓和压板，可以快速装夹各种形状和尺寸的工件，承受较大的外力。
   适用场景：装配作业、设备调试、焊接平台、发动机测试、振动试验等需要频繁装夹和动态承载的场合。
   带其他槽/孔型：如 V 型槽 （用于支撑圆柱形工件）、圆孔或长孔 （用于穿螺栓或排屑） 等，都是为特定需求而设计的。
   核心功能
   无论结构如何，铸铁测试平台都扮演着几个关键角色：
   基准承载：为工件提供稳定、均匀的支撑，分散负载。
   精度保障：提供一个微米级精度的基准面，是所有测量和校准工作的起点。
   灵活拓展：通过 T 型槽或孔，可以安装各种夹具、附件和测量仪器，拓展其功能。
   核心参数与选型指南
   面对一个具体的铸铁测试平台，我们通常从以下几个维度来评估和选择它。
5. 精度等级
   这是衡量平台价值的首要指标。根据国家标准，平台精度主要分为 0、1、2、3 四个等级。数字越小，精度越高。
   0 级：比较高精度，用于计量室、精和密测量、仪器校准。
   1 级：高精度，用于一般精和密测量和检查。
   2 级：中等精度，用于车间划线、普通装配。
   3 级：普通精度，用于焊接、粗加工等对精度要求不高的场合。
   如何选？ 务必遵循 「够用就好」 的原则。因为精度每提升一个等级，价格可能增加 30%-50%。精和密检测选 0/1 级，常规装配和划线选 2 级即可。
6. 尺寸规格
   平台的尺寸 （长×宽） 需要根据你的工件大小来选择。标准规格非常丰富，从小的 100×100mm 到巨大的 8000×3000mm 都有。
   如何选？ 一个实用的原则是：平台工作面尺寸应比被测件的比较大轮廓大 10%-20%，这样可以确保工件完全置于平台上，避免因边缘悬空而产生测量误差。同时，也要确保你的车间能放得下 （包括重量和承重）。
7. 承载能力
   这取决于平台的材质、厚度和底部加强筋的密度。对于重型工件，必和须选择加厚、高密度筋板的加强型平台，以防变形。
   如何选？ 根据你日常比较重工件的重量，查看产品手册上的承载指标，并留有一定的余量。
8. 工作面结构
   如何选？ 这是选择的核心：
   只测量、检验：选光滑平面型，精度纯粹，成本更低。
   需装配、调试、焊接：选带 T 型槽型，装夹固定非常方便。
   有特殊圆柱工件：可选带 V 型槽型。
   使用与维护指南
   花大价钱买回的平台，也需要精心呵护才能 「延年益寿」（正常使用寿命可达 10-20 年）。
   正确安装：必和须放置在坚固、平整的基础上，并用调整垫铁 （地脚螺栓） 将平台调至水平，避免扭曲。
   清洁至上：使用前后，务必清理干净表面的铁屑、油污和灰尘。严禁用锤子等硬物直接敲击工作面。
   轻拿轻放：工件和工具应轻放在平台上，避免冲击或局部过载，防止和损伤表面精度。

防锈防护：长期不用时，应清洗干净后涂抹一层防锈油，并盖上防尘布，存放在干燥处。
定期校准：根据使用频率和精度要求，建议每年至少进行一次平面度检测和校准，确保其精度始终在线。
