近期，全球存储行业正经历一场“ 量价博弈” 的特殊周期。一方面，AI 数据中心带来的强劲需求推动存储芯片价格持续飙升，行业步入上行通道；另一方面，国内外头部企业纷纷掀起扩产热潮，试图抢占市场份额。
Related articles
半导体洁净室是芯片制造的基础设施，其技术要求和建设难度随制程节点微缩而指数级提升。在存储芯片价格飙升、全球扩产遇阻的背景下，洁净室建设已成为制约产能释放的关键瓶颈，让这场产业升级之路充满挑战。
存储芯片价格飙升，行业进入强周期
行业数据显示，此前三星、SK 海力士、美光三大存储巨头在 DDR4 等传统存储芯片领域的月产能合计仍有数十万片，而 2025 年这一数字已较此前缩减过半，预计 2026 年相关产能将基本清零。与之形成鲜明对比的是，AI 服务器领域对 DRAM 的需求呈爆发式增长，第三方市场调研数据显示，2026 年服务器端 DRAM 需求将较 2025 年同比激增 21%。
值得注意的是，全球 90% 的 DRAM 产能集中于上述三大巨头，头部厂商正持续将产能向 AI 服务器专用高端 DRAM 产品倾斜，直接导致传统存储芯片市场供需失衡，呈现“ 僧多粥少” 的紧张态势。价格端已率先反映这一格局变化：2025 年 5 月至 11 月，DDR4 内存价格实现连续 6 个月上涨，其中第三季度同比涨幅高达 171.8%，第四季度 DRAM 合约价同比涨幅进一步扩大至 75% 以上；其他传统存储品类同步跟涨，监控硬盘价格累计上涨超 30%，监控内存卡、消费级 SSD 等产品价格实现翻倍，NAND 闪存领域中闪迪相关合约价涨幅亦达到 50%。
据 TrendForce（集邦咨询） 最新发布的存储现货价格趋势报告，受买家抢购报价影响，DRAM 现货价格飙升，其中 DDR5 芯片在一周之内上涨 30%，原因是整体供应依然紧张，且主要模组厂商继续限制出货量。NAND 方面，由于现货供应有限，交易较为零星，随着市场趋紧，预计价格将进一步上涨。
美光也在其业绩说明会上表示，公司 2026 年全年高带宽内存 （HBM） 的供应量已就价格和数量与客户达成协议，全部售罄；并且，公司还预计 HBM 总潜在市场 （TAM） 将在 2028 年将达到 1000 亿美元 （2025 年为 350 亿美元），较此前指引提前两年。美光预测，到 2028 年，HBM 总潜在市场的复合年增长率 （CAGR） 约为 40%。
价格上涨的背后，是整机制造成本的显著抬升。终端设备如服务器、PC 乃至智能手机，均面临成本压力，或将被迫调高售价，进而对消费市场形成抑制效应。
全球掀起扩产潮，聚焦高端 AI 存储
面对供不应求的局面，各大存储厂商纷纷加速扩产，尤其聚焦于高附加值、面向 AI 应用的高端产品。
三星电子已逐步提升 DRAM 与 NAND 闪存产能，并于 2024 年 11 月重启平泽工厂第五条生产线建设，预计 2028 年投产。其战略重心明显向 DDR5 和 HBM（高带宽内存） 倾斜，优先保障 AI 客户订单。
SK 海力士则推进清州新建的 M15X 工厂，专攻 DRAM 及 AI 存储产品；同时，其龙仁半导体集群首座制造厂建设提速，规模相当于六座 M15X 工厂，原定 2027 年完工。
美光的爱达荷州第一座晶圆厂预计将于 2027 年年中开始生产晶圆，早于此前预期；爱达荷州第二座晶圆厂将于 2026 年动工，2028 年投入运营；纽约晶圆厂计划于 2026 年初破土动工，2030 年及以后开始供应产品。在 NAND 领域，美光正在推进 G9 节点的量产，数据中心和客户端固态硬盘 （SSD） 的良率均实现稳健提升。
美光在业绩说明会上表示，计划将 2026 财年的资本支出增加至约 200 亿美元，高于此前估计的 180 亿美元。这一增长将主要用于支持 HBM 供应能力以及 2026 日历年 1-gamma 的供应。美光正在提前设备订单并加快安装时间表，以最大化产出能力。美光科技公司还在全球制造基地进行投资，以增加供应，支持长期需求。
洁净室是芯片制造的基础设施
半导体洁净室是芯片制造的基础设施，其技术要求和建设难度随制程节点微缩而指数级提升。
洁净室，又称无尘室，是指通过控制空气中的微粒浓度、温湿度、压差等参数，提供特定洁净度级别的受控环境空间。洁净室的诞生源于 1950 年代美国军事工业的需求，当时美军发现雷达等电子仪器故障率奇高，每年维护费甚至超出原价，后来在生产车间引入高效空气过滤器后才解决问题，这标志着现代洁净室的诞生。1960 年代，NASA 在阿波罗计划中开发了百级洁净实验室，利用垂直层流设计和 HEPA 高效过滤器实现了前所未有的微粒控制水平，为太空探索提供了关键技术支持。
洁净室技术的演进与半导体工艺发展紧密相连。1970 年代，随着集成电路的蓬勃发展，洁净技术开始快速发展。从 1990 年代开始至今，随着芯片线宽不断缩小，洁净技术开始腾飞。
半导体洁净室的核心控制参数包括颗粒浓度、温湿度、气流组织与压差、振动控制、气态分子污染物 (AMC) 和静电防护等，这些参数共同构成了芯片制造的精密环境。

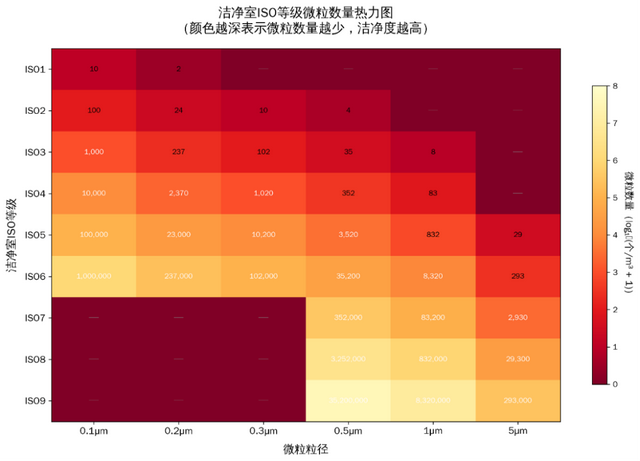

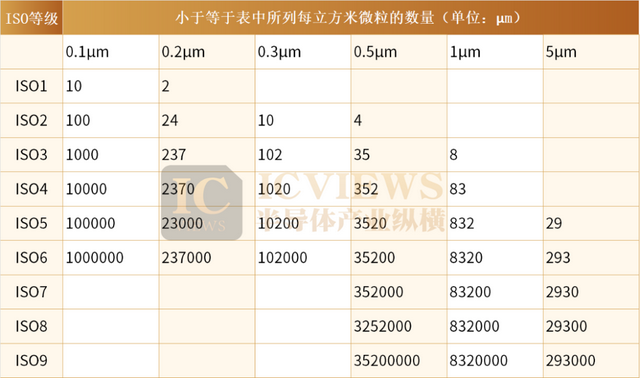

颗粒浓度控制是最基础也是最关键的参数。洁净度级别是一个用来衡量环境中空气颗粒物的数量分类标准，不同的洁净度等级对应着不同的颗粒物浓度，颗粒物的浓度越低，洁净度等级越高。洁净室按粒径在 0.1-5μm 范围的粒子浓度分为 1-9 级 。其中，ISO 1 级要求每立方米空气中≥0.1μm 的颗粒不超过 10 个，ISO 3 级不超过 1000 个 。不同制程节点对洁净度的要求差异显著：28nm 制程通常需要 ISO 5 级 (每立方米≤3520 个 0.5μm 颗粒)，7nm 以下制程需达到 ISO 3 级，而 3nm 制程则需 ISO 1 级环境。
洁净室成扩产“ 隐形瓶颈”
尽管扩产意愿强烈，但实际落地却遭遇“ 看不见的天花板”—— 洁净室建设瓶颈。
在晶圆厂总投资中，约 80% 用于设备采购，其余 20% 用于厂房建设，包括土建工程、机电安装、洁净室建设以及配套设施等。其中洁净室是核心组成部分。洁净室为芯片制造、先进封装、服务器组装等提供温湿度、微粒浓度、气流等严格受控的环境，是产能扩张的前提条件。通常，厂务工程及洁净室投资占项目总投资的 10%–20%。
晶圆厂在大幅新增产能之前，需要依赖于前期洁净室的建设。对于存储芯片这样的精密制造产业而言，洁净室的建设质量直接决定了产品良率和性能，尤其是随着工艺制程尺寸持续缩小，对洁净室的环境控制要求愈发严苛。目前，先进制程存储芯片生产所需的洁净室已达到 ISO 1 级标准，即每立方米空气中大于等于 0.1 微米的颗粒数不超过 10 个，这样的高标准对建设技术和人才提出了极高要求。
美光表示，目前公司正专注于最大化现有产能的产量、推进行业领先的技术节点量产，并投资建设新的洁净室以提升供应能力。例如在日本广岛工厂新增洁净室空间以支持先进节点，扩大生产规模并优化工厂经济效益。
值得注意的是，由于 HBM 与 DDR5 的产能置换比例为 3:1，且未来几代 HBM 的这一置换比例还将进一步提高，HBM 需求的急剧增长进一步加剧了存储供应紧张。要满足这种增长的需求，需要额外的洁净室空间，而全球范围内洁净室建设的交付周期正在延长。这些供需因素共同导致 DRAM 和 NAND 行业供应紧张，预计这种紧张状况将持续到 2026 日历年及以后。
当前，全球洁净室市场正面临“ 需求激增、供给不足” 的困境。一方面，AI 驱动的存储扩产潮使得洁净室建设需求短期内爆发式增长；另一方面，行业供给能力却难以同步跟进。此前参与洁净室建设的主力供应商已处于满负荷运转状态，而洁净室建设涉及机电安装、环境控制、精密调试等多个专业领域，核心工程师的培养周期长 （通常为 2-3 年），短期内无法快速补充人才缺口。这一供需失衡直接导致部分企业的扩产订单出现“ 溢出”，项目建设周期被迫延长，原本计划的产能释放时间节点面临推迟风险。
总结
存储行业的本轮上行周期由 AI 需求点燃，但能否持续兑现业绩，取决于产能释放的速度与效率。当前，洁净室等基础设施的制约，正成为制约扩产节奏的关键变量。那些能提前锁定工程资源、优化建设流程、或具备垂直整合能力的企业，将在下一轮竞争中占据先机。
对中国企业而言，除了加快技术研发与产能布局，还需重视供应链韧性建设—— 包括洁净室工程、特种气体、超纯水系统等“ 幕后” 环节的自主可控。唯有打通从芯片设计到工厂落地的全链条堵点，才能真正把握住 AI 时代带来的存储红利。
