智能手机行业每隔几年都会迎来一次芯片制程升级，按照目前曝光信息，小米 18 系列预计将搭载第六代骁龙 8 至尊版移动平台，而苹果 iPhone 18 Pro 系列预计采用 A20 Pro 芯片，有消息称两款旗舰芯片都将采用台积电 N2，也就是 2nm 制程工艺。
那么，所谓 「2nm 制程」 到底是什么意思？它真的比现在主流的 3nm 芯片先进很多吗？今天我们就来简单聊聊。
很多稍微了解过芯片的消费者可能会认为，2nm 芯片就是晶体管缩小到了 2 纳米大小。
但实际上，现代芯片工艺中的 「纳米」，早已经不是简单的物理长度单位。在早期半导体时代，制程节点确实代表晶体管栅极长度。
比如 180nm、130nm、90nm 时代，数字越小，就意味着晶体管越小，电子运动距离越短，芯片可以塞入更多晶体管，性能和能效也随之提升。

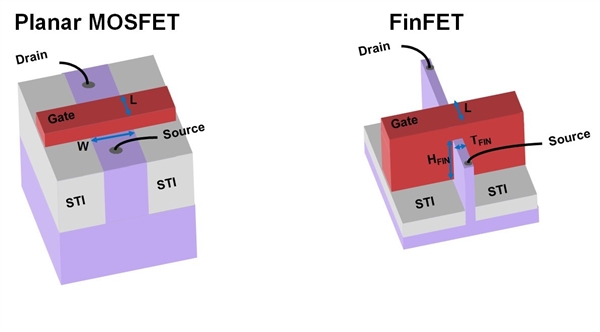

但进入 28nm 之后，芯片制造遇到了新的物理极限，厂商不得不改变晶体管结构，之后的 「3nm」「5nm」 等名称更多代表的是一种工艺等级，而不是晶体管真实尺寸。
比如根据 ASML 公开的技术路线数据，台积电 3nm 工艺 （N3） 的实际金属间距仍然在 20 纳米级别，新芯片的所谓 「2nm」，代表着晶体管结构、材料和制造技术的全面升级，以及在功耗和性能方面实现的新水平。
根据台积电公布的信息，N2 相比 N3，在相同功耗条件下，性能预计提升约 10%-15%；如果保持相同性能，则可以降低约 25%-30% 的功耗，同时晶体管密度提升超过 15%。
如今智能手机竞争已经不只是比 CPU 跑分，更重要的是 AI 能力。未来手机需要在本地运行越来越多的人工智能任务，例如 AI 照片处理、实时翻译、智能助手、大模型推理等。
这些功能需要芯片同时具备高算力和低功耗。如果性能提升但耗电增加，手机续航会受到影响；如果控制功耗但算力不足，又无法满足 AI 需求，2nm 制程带来的能效提升，恰好解决了移动芯片发展的核心矛盾，更快的应用响应速度、更强的 AI 能力，以及更长的续航表现都能确实提升用户的用机体验。
先进制程产能一直是芯片行业最稀缺的资源，目前全球能够量产顶级先进工艺的晶圆厂主要集中在台积电和三星。由于先进制程初期产能有限，苹果通常会优先锁定大量产能。因此，苹果 A 系列芯片长期以来都是最早采用台积电最新工艺的产品之一。
安卓阵营这边，高通、联发科以及其他芯片厂商都会争夺 2nm 资源，未来小米 18 系列预计将搭载第六代骁龙 8 至尊版移动平台，需要等待更多产能释放。

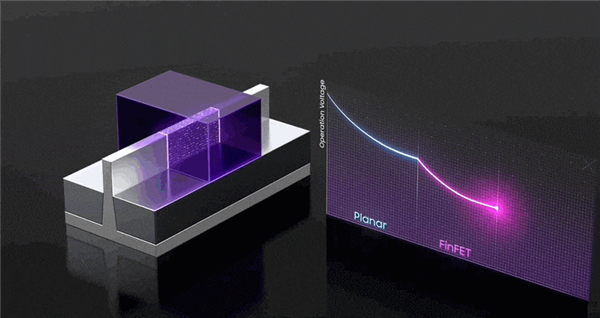

从 28nm 到 3nm，芯片工艺名称不断变化，过去，工程师通过不断缩小晶体管尺寸提升性能；如今，当物理极限越来越近，他们开始通过改变晶体管形态、材料以及封装方式寻找新的突破，芯片已经从二维逐渐走向三维，随着旗舰芯片逐渐采用 2nm 工艺，智能手机行业也将进入一个新的技术竞争阶段，让我们共同期待手机的使用体验进一步革新。
